専用初期設定：断熱材－基礎
基礎に作図する断熱材について設定します。

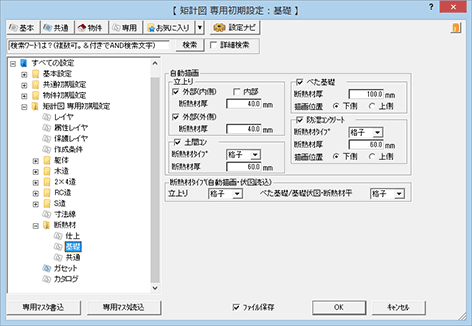

基礎に作図する断熱材を設定するには
「自動描画」で作図する部位の項目をONにし、「断熱材厚」を設定します。
| 立上り | 立上り部に張る断熱材を描きます。 | |||
| 外部（内側） | 建物外側の立上り部の内側に描きます。 | |||
| 内部 | 建物内側の立上り部に描きます。 | |||
| 外部（外側） | 建物外側の立上り部の外側に描きます。 | |||
| 土間コン | 土間コンクリートに敷く断熱材を描きます。 | |||
| 断熱材タイプ | 断熱材に描く目地を選びます。 | |||
| べた基礎 | べた基礎に敷く断熱材を描きます。 | |||
| 描画位置 | 下側 | べた基礎の下に断熱材を描きます。 | ||
| 上側 | べた基礎の上に断熱材を描きます。 | |||
| 防湿コンクリート | 防湿コンクリートに敷く断熱材を描きます。 | |||
| 断熱材タイプ | 断熱材に描く目地を選びます。 | |||
| 描画位置 | 下側 | 防湿コンクリートの下に断熱材を描きます。 | ||
| 上側 | 防湿コンクリートの上に断熱材を描きます。 | |||
メモ
- 立上り部とべた基礎に描く断熱材の目地は、「断熱材タイプ（自動描画・伏図読込）」で設定します。
- 基礎伏図から読み込む断熱材の目地は、「断熱材タイプ（自動描画・伏図読込）」の「べた基礎/基礎伏図・断熱材平」で設定します。
