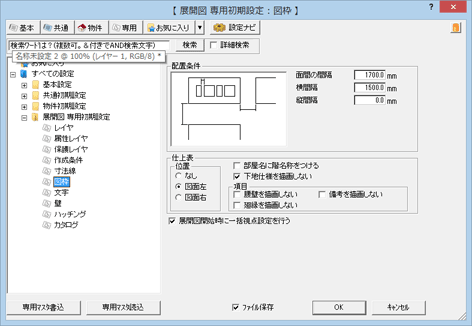

専用初期設定：図枠

「図枠」メニューのコマンドで配置する図枠のレイアウトについて設定します。

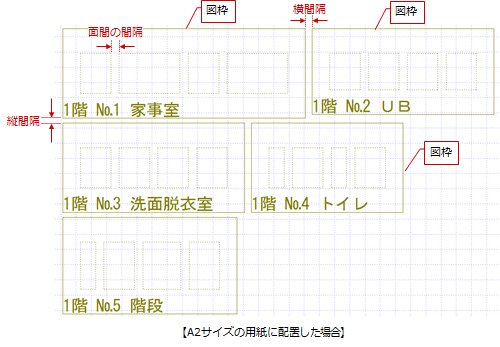

次図は、「図枠」メニューの「図枠一括配置」でA2サイズの用紙に配置した場合おレイアウトです。

面間の間隔	図枠内に配置する面と面の横間隔を入力します。
横間隔	図枠を一括配置するときの図枠と図枠の横間隔を入力します。 部屋の大きさ、用紙サイズにもよりますが、「図枠」メニューの「図枠一括配置」を使用した場合に、図枠が横並びになる場合に影響します。

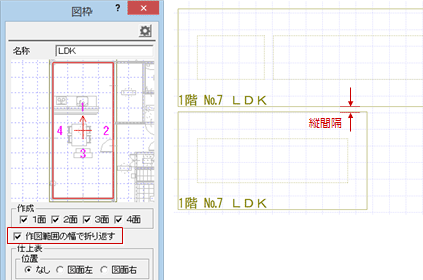

縦間隔	図枠を一括配置するときの図枠と図枠の縦間隔を入力します。 「図枠」メニューの「図枠個別配置」でも、「図枠」ダイアログの「作図範囲の幅で折り返す」がONで図枠が折り返される場合の縦の間隔にも影響します。

メモ

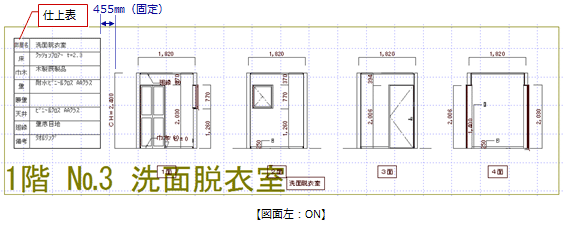

• 仕上表の文字のフォント、スタイルは、「共通初期設定：フォント」の「文字分類」にある「表・項目」「表・文字」で設定します。
• 仕上表の文字の大きさは、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」で設定します。

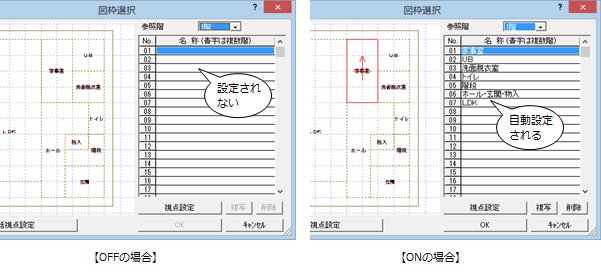

展開図を開いたときに自動的に視点設定を行うときは、「展開図開始時に一括視点設定を行う」をONにします。自動で視点設定を行わずに手動で設定していきたいときはOFFにします。

メモ

• 「展開図開始時に一括視点設定を行う」がONの場合、新規に展開図を作成するとき、または「図枠」で1つも視点が設定されていないときに図面を開いたタイミングで視点が自動設定されます。
