専用初期設定：建具記号（外部）

建物の外側に面する建具の記号について設定します。「内部記号取得」をクリックすると、「専用初期設定：建具記号（内部）」で設定した条件をセットすることができます。

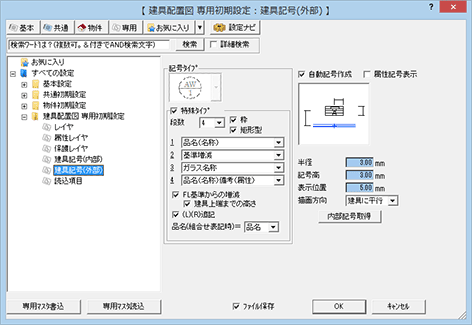

作図する建具記号を設定するにはA450525_tgg_sec02

「自動記号作成」をONにしたときに作図する建具記号は、「記号タイプ」の一覧から選びます。作図したい建具記号が一覧にない場合は、「特殊タイプ」をONにして作図する建具記号を設定します。

段数	建具記号に描く項目の数を設定します。
枠	建具記号に枠を作図します。
矩形型	作図する枠を矩形にします。OFFの場合は、円形になります。
1～4	建具記号に描く項目の内容を選びます。設定できる項目の数は、「段数」で選びます。
FL基準からの増減	「1」～「4」で「基準増減」を選んだときに、建具の高さ位置をFL基準で標記します。OFFのときは、窓高基準になります。
	建具上端までの高さ			FLから建具の上端までの高さを表記します。
(L)(R)追記	「1」～「4」で「品名（名称）」「品名（名称） WH」「品名（名称）－WH」「品名（名称）備考（属性）」「記号1（名称）」を選んだときに、ドアや引戸など開き勝手の方向を表記します。左開きの場合は、建具名称の後ろに「(L)」が付きます。
品名（組合せ表記時）	「1」～「4」で「品名（名称） WH」「品名（名称）－WH」「品名（名称）備考（属性）」を選んだとき、「品名（名称）」部分の内容を選びます。3Dカタログ建具、AM建具のみ有効です。
	3Dカタログ建具／AM建具		品名		記号1
	品名：w600h900 記号1：サンプル WH：07609	⇒	w600h90007609		サンプル07609

作図する建具記号の大きさや向きを設定するにはA450525_tgg_sec03

下記の項目を設定します。

半径	円形の建具記号の半径を入力します。特殊タイプで「矩形型」をONにしたときは、矩形の幅の半分を入力します。
記号高	建具記号の高さを入力します。特殊タイプで枠付きの矩形または枠無しのときに有効です。
表示位置	建具記号の作図位置を、対象の建具から建具記号の中心までの距離で入力します。
描画方向	作図する建具記号の向きを選びます。
	一定	建具に平行
