外観パース

平面図、屋根伏図、天井伏図、配置図で入力したデータより、外観パースを自動作成します。

視点設定により、さまざまなアングルからのパース図を最大100面まで作成できます。

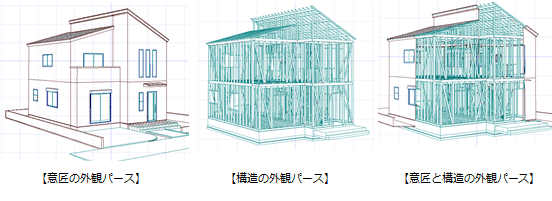

外観パースのタイプには意匠と構造があり、構造図が作成されている場合、構造パース図を作成できます。また、2つを融合した外観パース図を作成することもできます。

外観パースの作成方法については、操作マニュアル「線画パース編」を参照してください。

機能一覧

	設定	外観パースの立体の作成条件などを設定します。
	図面モード視点設定モード	外観パースのアングルを設定するモードと図面を作成するモードを切り替えます。
	意匠部材を作成	平面図・屋根伏図・天井伏図・配置図をもとに意匠パースを作成するときはONにして、図面を作成します。
	構造部材を作成	構造図をもとに構造パースを作成するときはONにして、図面を作成します。・木造の場合、木造基礎伏図、木造床小屋伏図をもとに作成・ 2×4の場合、基礎伏図、土台伏図、床伏図、小屋伏図、天井根太伏図、たて枠伏図をもとに作成・ S/RC造の場合、伏図をもとに作成
	自動立上	「視点設定モード」で設定したアングルをもとに、「図面モード」で図面を自動作成します。
	建具・3D部品移動	パース図面上で建具、部品を移動して、平面図・屋根伏図・天井伏図・配置図に反映します。
	属性変更	データの属性を確認または変更します。
	透視変換モード透視変換（水平固定）モードあおり補正モード平行変換モード	立体データの透視モードを切り替えます。またあおり補正を行います。
	条件設定	「意匠部材を作成」「構造部材を作成」の両方がONのときに、意匠部材の切断面の条件を設定します。
	立体データ再作成	平面図・屋根伏図・天井伏図・配置図などを変更した場合、視点設定の立体データの再作成が必要です。立体データを再作成後、図面を再作成します。
	2D視点設定を開く	2次元上で視点と注視点を設定します。

2D視点設定

	戻る	ウィンドウを開いたまま、元のプログラムに戻ります。
	2D視点設定	パースの視点（眺める場所）と注視点（眺める方向）を平面的に設定します。
	回転中心点	立体データを回転させるときの視点回転の中心点位置を変更します。
	属性変更	データの属性を確認または変更します。
「ファイル」メニュー	参照図面変更	2D視点設定ウィンドウに表示されているバックデータの図面を変更します。
