土間床等の熱貫流率について
土間床等の熱貫流率は、土間床等の外周部の熱貫流率ULと土間床等の中央部の熱貫流率UFに分けて計算します。

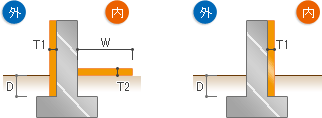

UL、UFは外断熱モデルと内断熱モデルによって値が異なり、それぞれ各部の寸法をパラメーターとする簡易な式で算出することができます。
外断熱モデルA550135_dmy_sec01
土間床等の外周部の熱貫流率（W/m・K）
UL＝1.88＋0.5λ－0.005D－1.02T10.15－0.001W－0.014T2
土間床等の中央部の熱貫流率（W/㎡・K）
UF＝0.021＋0.054λ
内断熱モデルA550135_dmy_sec02
土間床等の外周部の熱貫流率（W/m・K）
UL＝1.77＋0.5λ－0.77T10.15－0.003W－0.042T2
土間床等の中央部の熱貫流率（W/㎡・K）
UF＝0.022＋0.054λ
記号の説明と適用範囲A550135_dmy_sec03
| 記号 | 説明 | 適用範囲 |
| λ | 土の熱伝導率（W/m・K） | 0.58～1.74 W/m・K（注１） |
| D | 断熱材埋め込み深さ（cm） | 10～40 cm |
| T1 | 基礎外側の断熱材の厚さ（換算厚）（cm） | 2.5～15 cm（注2） |
| W | 土間外周の断熱材長さ（外周内面からの距離）（cm） | 0～90 cm |
| T2 | 土間外周の断熱材の厚さ（換算厚）（cm） | 0～6 cm（注2） |
| 注1 | 土の熱伝導率は建設地の土の性状に応じて適切な値を用いる。 明確な根拠資料の添付がされない場合は、原則λ＝1.0以上の値で計算を行うことと考えてよい。 （一般社団法人 住宅性能評価・表示協会のQ＆Aより） |
|
| 注2 | T1、T2の厚みは熱伝導率が0.0326W/ｍ・Kとした場合であり、使用する断熱材の熱伝導率に応じて厚みを換算する。 T1、T2＝dr／λr×0.0326×0.1 （dr：使用する断熱材の厚み（mm） λr：使用する断熱材の熱伝導率（W/ｍ・K）） |
|
参考文献
一般財団法人 建築環境・省エネルギー機構『住宅の省エネルギー基準の解説』第3版
