換気設備判定表

1. 「換気設備判定表」をクリックします。

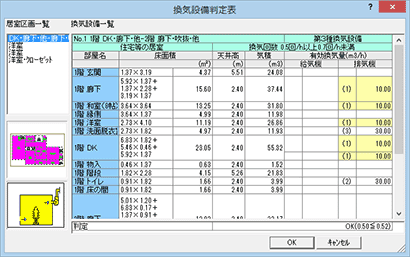

2. 「換気設備判定表」ダイアログの「OK」をクリックします。

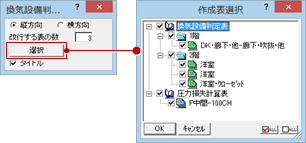

3. 「換気設備判定表（表配置）」ダイアログで、表のレイアウトの方向やタイトルの有無などを設定します。
4. 作成対象の階や圧力損失計算表を作成するかどうかを設定する場合は、「選択」をクリックして「作成表選択」ダイアログで作成対象とする表のチェックをONにし、「OK」をクリックします。

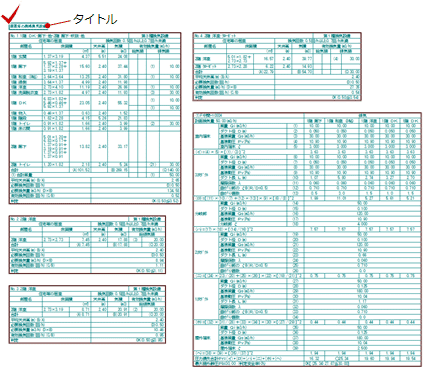

5. 表を配置する位置（表の左上）をクリックします。


メモ

• 表の文字高や列幅などは「専用初期設定：表作成」で設定します。列幅は表の属性変更で変更も可能です。
• 表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。
  表の文字の縦横比は「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」の設定が連動します。
• メーカーの天井付換気設備の場合は、圧力損失計算表に「静圧－風量特性グラフ」が作成されます。グラフのサイズやペンNoなどは「専用初期設定：静圧－風量特性」で設定します。
