みなし境界線作成／日影測定ライン作成／時刻日影図／等時間日影図／指定時刻日影図／指定点日影計算

道路幅や河川幅で緩和される敷地境界線を自動作成します。

道路・河川の幅が10m以下の場合、みなし境界線はその幅の1/2だけ外側に作成します。
道路・河川の幅が10mを超える場合、みなし境界線は道路などの反対側の境界線から5m内側に作成します。

1. 「日影」メニューから「みなし境界線作成」を選びます。
2. 敷地または傾斜敷地をクリックします（選択方法：要素範囲）。
   敷地境界線の属性が道路または川の境界線に、みなし境界線が作成されます。

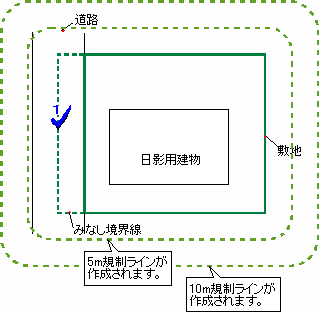

みなし境界線、敷地または傾斜敷地から5m、10mの規制ラインを作成します。

等時間日影図は、ここで入力した規制ライン内に収まる必要があります。

1. 「日影」メニューから「日影測定ライン作成」を選びます。
2. みなし境界線、敷地、傾斜敷地のいずれかをクリックします。
3. マウスカーソル部分に「Yes」「No」が表示されるので、手順2で選択した対象が正しければマウスの左ボタン、対象を選び直すときはマウスの右ボタンをクリックします。

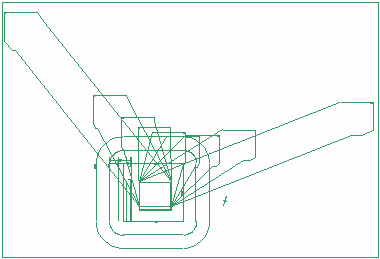

1. 「日影」メニューから「日影図作成」の「時刻日影図」を選びます。
   「専用初期設定：日影」の設定で、時刻日影図が作成されます。


メモ

• 日影図は方位マークを参照して作成されます。方位マークが入力されていない場合は、画面の上が真北になります。
• 「専用初期設定：塗り潰し」の「時刻日影」をONにすると、時刻日影図を塗り潰しで描画できます。

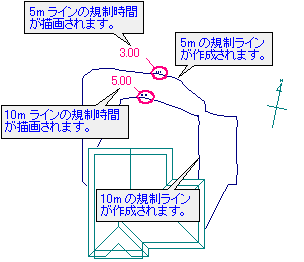

1. 「日影」メニューから「日影図作成」の「等時間日影図」を選びます。
   「専用初期設定：日影」の設定で、等時間日影図が作成されます。


メモ

• 日影図は方位マークを参照して作成されます。方位マークが入力されていない場合は、画面の上が真北になります。

1. 「日影」メニューから「日影図作成」の「指定時刻日影図」を選びます。
2. 日影図を作成する時刻と線種を指定して、「OK」をクリックします。
   「専用初期設定：日影」の設定で、指定時刻の日影図が作成されます。

3. 連続して別の時刻日影図を作成できます。作成を終えたら、「キャンセル」をクリックします。

メモ

• 日影図は方位マークを参照して作成されます。方位マークが入力されていない場合は、画面の上が真北になります。

1. 「日影」メニューから「指定点日影計算」を選びます。
2. 指定点の開始名称を入力して、計測する位置をクリックします。

3. 連続して別の点を10点まで指定できます。指定点の名称は、自動的にカウントアップされます。
4. 指定を終えたら、ポップアップメニューのOKをクリックします。
   「専用初期設定：日影」の設定で指定した点の日影時間を計算し、名称と日影時間が描画されます。
