U値シミュレート｜外皮性能計算

外皮平均熱貫流率を確認するA560430_usm_sec01

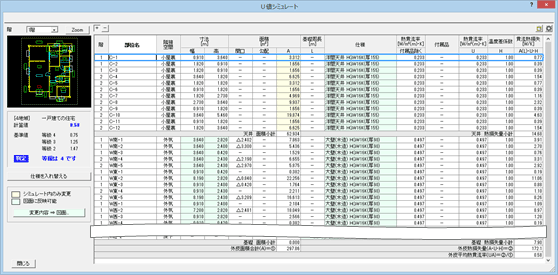

熱的境界の仕様や寸法、面積などを変更しても基準値を満たすかどうか、「U値シミュレート」ダイアログ内でシミュレートすることができます。また、シミュレートの結果を熱的境界データに反映することも可能です。

ここでは、熱的境界（建具）のランクを下げて（実質熱貫流率の高い材料に変更）、基準値を満たすかどうか検討してみます。

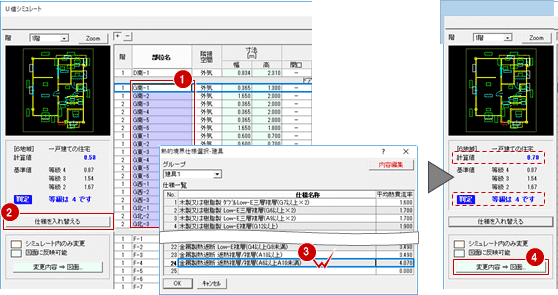

「U値シミュレート」ダイアログ内で、変更する熱的境界データを選択します（ドラッグで複数選択可能）。
「仕様を入れ替える」をクリックして、「熱的境界仕様選択」ダイアログで仕様を選択します。
高さや幅の寸法、面積を変更する場合は、直接そのセルをダブルクリックして数値を入力します。
計算値が変更されるので、判定結果を確認します。
※ シミュレートのみが目的の場合は、このまま「閉じる」をクリックします（変更内容は破棄されます）。
変更した内容をデータに反映する場合は、「変更内容 ⇒ 図面」をクリックします。
確認画面で「OK」をクリックします。
確認画面で「OK」をクリックします。
熱的境界データを属性変更すると、仕様が変更されたことを確認できます。

「U値シミュレート」ダイアログ内での変更を熱的境界データに反映できるのは、次の項目のみです。
　・各熱的境界データの仕様
　・高さと幅の寸法（外壁、階間、ドア、窓）
　・土間周長（基礎）
セルの色は、次を表します。

緑色	「変更内容 ⇒ 図面」で変更を熱的境界データに反映できます。
黄色	セルを変更できますが、熱的境界データに反映できません（シミュレートのみ）
白色	変更できません。

階

モニタに表示されている図面の階を切り替えます。
※ 熱的境界データのセルをクリックすると、そのデータのある図面の階に切り替わり、そのデータがモニタに赤く表示されます。

Zoom

一覧で選択されている部位をモニタに拡大表示します。

地域

「物件初期設定：性能・地域条件－地域」の「新省エネ地域」タブで設定した地域区分を表示します。

住宅種類

「専用初期設定：高さ」の「住宅種類」で設定した住宅種類を表示します。

計算値

このダイアログで計算した外皮平均熱貫流率（UA）を表示します。
※ 丸めには、「専用初期設定：丸め」の「外皮平均熱貫流率」が影響します。

基準値

指定した地域の基準値を表示します。なお、8地域の基準値はありません。
※ 丸めには、「専用初期設定：丸め」の「外皮平均熱貫流率」が影響します。

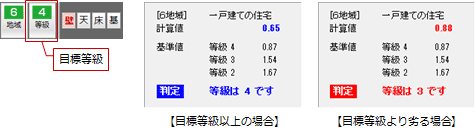

判定

「計算値」と「基準値」から計算結果が何等級になるかを表示します。「物件初期設定：性能・地域条件－目標等級」の「断熱等性能等級」で設定した目標等級と比較して、目標等級以上なら青字、劣る場合は赤字で判定表示します。

仕様を入れ替える

セルで選択した熱的境界データの仕様を変更します。

変更内容 ⇒ 図面

緑色のセルで変更した内容を熱的境界データの属性に反映します。

＋、－

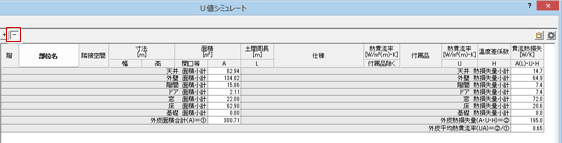

「－」をクリックすると、熱的境界の小計と外皮平均熱貫流率の計算結果のみを表示します。「+」をクリックすると、各熱的境界を展開して一覧表示します。

「クリップボードへコピー」

一覧のデータをクリップボードへコピーします。コピー後、他のアプリケーションで貼り付けて使用できます。

「関連設定」

ダイアログの項目に関連する初期設定を確認できます。ツリーに「関連項目」が表示され、関連する分類項目が表示されます。

「部位名」に表示される「R-1」「W南-1」など熱的境界データの名称に付く記号は、「専用初期設定：記号」で設定します。
※ 階間部の軒桁一般部、胴差一般部、土台一般部、400㎜を超える基礎立ち上りの境界記号には、「外壁」の記号（初期値：W）が使用されます。
なお、一般部以外の軒桁、胴差、土台には、「軒桁」「胴差」「土台」で設定している記号が使用されます。

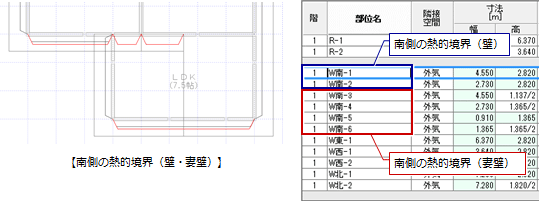

「部位名」に表示される熱的境界（壁）は、方位ごとに熱的境界（壁）、熱的境界（妻壁）の順で番号が割り付けられます。
