外皮性能パースモニタ

建物の立体を作成し、外皮面の性能を視覚化して表示します。

1. 「モニタ」メニューから「外皮性能パースモニタ」を選びます。
2. 表示されたダイアログの「作成対象図面」を選択して、「全範囲で開く」をクリックします。
   作成範囲を指定するときは、CAD画面で作成する範囲をクリックします。


   作成対象図面	開いている図面	現在開いている階の図面のパースを作成します。
   	すべての図面	すべての階の図面のパースを作成します。
   仮設地盤面作成	仮の地面を作成してイメージを確認するときはONにします。ON/OFFは、前回の設定を保持します。
   全範囲で開く	「作成対象図面」で選択している図面に対して、全範囲を対象にパースを作成します。作成する範囲を指定する場合は、このボタンを押さずにCAD画面で作成範囲をクリックします。
   既存データ読込	パースモニタにて保存したデータを読み込んでパースを開きます。パースモニタのデータが保存されていない場合はクリックできません。

   パースモニタウィンドウが開き、図面と左右に並べて表示されます。

	設定	外皮性能パースの作成条件、性能の色表示を設定します。
	透視変換モード 透視変換 2点透視固定モード あおり補正モード 平行変換モード	透視モードを切り替えます。
	背景／光源変更	シーン（朝／昼／夜／モニタ）を切り替えます。
	戻る	外皮性能パースモニタを開いたまま、外皮性能計算に戻ります。
	拡張	拡張画面を開いて、カメラの登録、データ表示の切り替えの設定を行います。
	パースモニタデータの保存	立体データやカメラなどを保存します。
	パースモニタデータ再作成	立体データを再作成します。
	視点回転中心点変更	視点の回転中心点を設定します。
	属性変更	データの属性を確認または変更します。
「ファイル」メニュー	3D DXF 書き出し VRML 書き出し XVL3 書き出し 3DS 書き出し	パースモニタの立体データを、3D DXF形式、VRML形式、XVL3形式、3DS形式で書き出します。
「編集」メニュー	コピー	モニタ画面をクリップボードにコピーします。

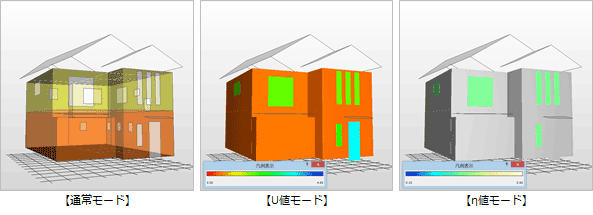

「表示」メニュー	凡例ウィンドウ表示	U値モード、η値モードで表示される「凡例表示」ウィンドウ表示のON／OFFを切り替えます。
	視点リセット	パースモニタ起動時の視点状態に戻します。視点コントローラの「Home」と同様の機能です。

汎用機能

	削除	削除（3次元）	パースのデータを個別に削除します。
		全削除	パースのデータをすべて削除します。外皮性能計算のデータも連動して削除されます。
	情報	3D面間計測	2つの外皮面を指定して面間距離を計測します。
		3D線間計測	2つの線分を指定して 2 線間の距離を計測します。
		3D点間計測	2つの点（仕上面上や建具の端点など）を指定して、2点間の距離、方位角、仰角、XYZ方向の偏差を計測します。
		3D簡易計測	指定した点から面（仕上面など）までのXYZ方向の距離を計測します。
		3D面積計測	指定した外皮面の面積を計測します。
