方位別外皮面積表

外皮見付図の外皮面積表を方位別に作成します。

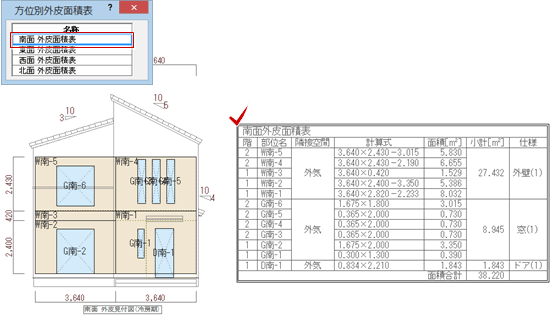

方位別外皮面積表を作成する

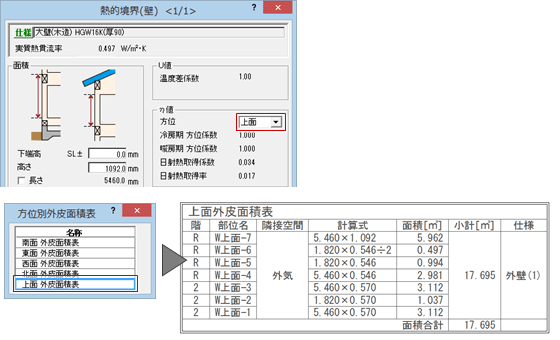

小屋裏収納がある場合など屋根裏の熱的境界（壁）の「方位」が「上面」となっている外皮見付がある場合は、「方位別外皮面積表」ダイアログに「上面外皮面積表」が表示されます。

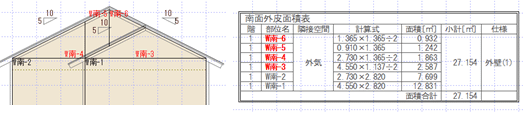

熱的境界（壁）の部位名は、方位ごとに熱的境界（壁）、熱的境界（妻壁）の順で番号が割り付けられます。
計算式（長さ）、面積の丸めは、「専用初期設定：丸め」の「長さ（m）」、「面積（㎡）」の「丸め方法（部材）」「小数桁数（部材）」で設定します。
新たに面積表を配置すると、既存の表は削除されます。
面積表の文字高は「専用初期設定：表」の「共通」タブで設定します。文字の縦横比は、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」の設定が連動します。
面積表の列幅は、各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
面積表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。
