基礎パッキン／基礎パッキン（連続）

1. 「基礎」メニューから「基礎パッキン」の「基礎パッキン」を選びます。
2. 入力する基礎パッキンのタイプ、サイズ、逃げを設定します。

3. 基礎パッキンの入力位置をクリックします（入力方法：1点）。


メモ

• 基礎パッキンの属性変更では、タイプを変更することはできません。

1. 「基礎」メニューから「基礎パッキン」の「基礎パッキン（連続）」を選びます。

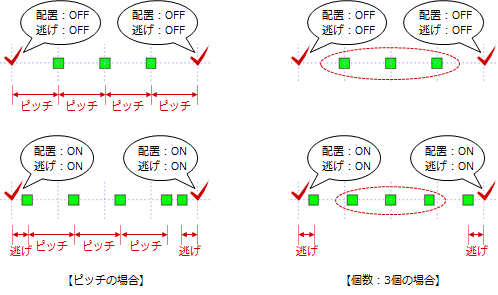

2. 「ピッチ」または「個数」を選びます。

ピッチ	始点から基礎パッキンの基準点までのピッチ（距離）を指定して配置します。
個数	始点終点間でピッチが均等になるように、指定数の基礎パッキンを均等配置します。

3. 入力する基礎パッキンのタイプ、サイズ、始点終点側の配置や逃げを設定します。

4. 基礎パッキンを配置する直線の始点、終点をクリックします（入力方法：線分）。

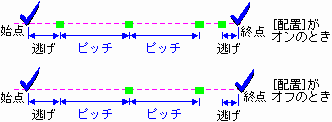

配置	始点または終点の位置に基礎パッキンを配置するときはONにします。「逃げ」がONのときは、その値を考慮します。
逃げ	始点または終点の位置からオフセットするときはONにして、値を入力します。
