間柱／間柱（連続）／間柱／間柱（連続）

間柱、吊間柱を入力します。

断面寸法の初期値や積算情報には、木造構造材マスタの各部材の設定が連動します。

Closed

間柱、吊間柱を入力するA612458_jmb_sec01
  1. 「軸組」メニューから「間柱」の「間柱」を選びます。
    ※ 吊間柱の場合は、「軸組」メニューから「吊間柱」の「吊間柱」を選びます。
  2. ダイアログの「入力部材」を選びます。
    3. 間柱（洋）／吊間柱（洋） 大壁サイズの間柱、吊間柱を入力します。
    間柱（和）／吊間柱（和） 真壁サイズの間柱、吊間柱を入力します。

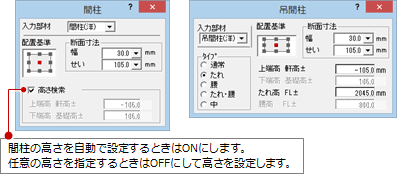

  3. 配置基準、幅、せいなどを設定します。
    　
  4. 間柱（または吊間柱）の配置位置をクリックします（入力方法：1点）。
    　

メモ

  • 入力ダイアログ、属性変更ダイアログの各項目については、「柱属性ダイアログの機能」を参照してください。
  • 「間柱」ダイアログの「高さ検索」をONにした場合、高さを参照する対象の部材は次の通りです。
    • 上端高 屋根（参照）の下端位置を参照します。
    下端高 次の各部材の上端位置を参照します。
    土台、大引、間仕切桁（床）、床梁、桁（床）、梁（床）、胴差、跳ね出し梁、軒桁、妻梁、敷梁、桁（小屋）、梁（小屋）、丸太、化粧丸太、小屋梁、間仕切桁（小屋）
  • 間柱の上端と下端の高さ位置は、次のように設定されます。
    • 上端高 各階軒高さ（「物件初期設定：基準高さ情報」の「軒高」）－管柱の幅（木造構造材マスタの「管柱」の幅）
    下端高 1階：基礎の高さ（「物件初期設定：基準高さ情報」の「基礎高」）＋土台のせい（「専用初期設定：土台・大引条件」で参照元を選択）
    2階以上：下階軒高さ（「物件初期設定：基準高さ情報」の「軒高」）
  • 間柱、吊間柱は、「伏図モード」では表示されません。「軸組モード」で表示されます。
Closed

間柱、吊間柱を連続入力するにはA612458_jmb_sec02
  1. 「軸組」メニューから「間柱」の「間柱（連続）」を選びます。
    ※ 吊間柱の場合は、「軸組」メニューから「吊間柱」の「吊間柱（連続）」を選びます。
  2. ダイアログの「入力部材」を選びます。
    3. 間柱（洋）／吊間柱（洋） 大壁サイズの間柱、吊間柱を入力します。
    間柱（和）／吊間柱（和） 真壁サイズの間柱、吊間柱を入力します。

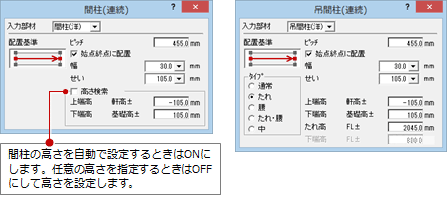

  3. 配置基準、ピッチ、幅、せいなどを設定します。
    　

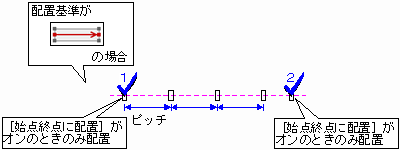

  4. 間柱（または吊間柱）を配置する直線の始点、終点をクリックします（入力方法：線分）。
    　
