床束／床束（連続）／床束（範囲）／根がらみ

床束、根がらみを入力します。

断面寸法の初期値や積算情報には、木造構造材マスタの各部材の設定が連動します。

Closed

床束を入力するA612482_yyt_sec01
  1. 「床」メニューから「床束」の「床束」を選びます。
  2. ダイアログで配置基準、幅、せいを設定します。
  3. 床束の入力位置をクリックします（入力方法：1点）。

メモ

Closed

床束を連続入力するにはA612482_yyt_sec02
  1. 「床」メニューから「床束」の「床束（連続）」を選びます。
  2. 床束のピッチやサイズ、高さなどを設定します。
  3. 床束を配置する直線の始点、終点をクリックします（入力方法：線分）。

メモ

Closed

床束を範囲指定して入力するにはA612482_yyt_sec03
  1. 「床」メニューから「床束」の「床束（範囲）」を選びます。

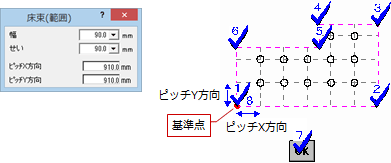

  2. 床束のサイズやピッチを設定します。
  3. 床束を配置する範囲を入力します（入力方法：多角円形）。
  4. 基準とする位置をクリックします（入力方法：1点）。

メモ

Closed

根がらみを入力するA612482_yyt_sec04
  1. 「床」メニューから「床束」の「根がらみ」を選びます。
  2. ダイアログで幅、せい、余長を設定します。

    始点余長
    終点余長    		部材は芯基準で入力（部材芯の交点＝入力点）しますが、部材が交差する部分の勝ち負けを余長として設定します。部材の芯より短い場合はマイナスの値、芯より超える場合はプラスの値を入力します。
    入力時の余長は、始点・終点の伸び返りとして部材の属性に設定されます。
    （詳しくは「芯からの伸び返りについて」を参照）
  3. 根がらみの始点、終点をクリックします。
    　

メモ

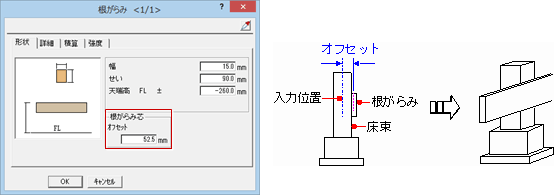

  • 属性変更ダイアログの「形状」タブでは、根がらみ芯の入力方向に対するオフセットを設定できます。
    なお、オフセットを設定しても、床小屋伏図での入力位置は変わりません。立体データを作成した場合に反映されます。
    （その他の項目については、「「土台」「大引」「大引受」ダイアログの機能」を参照）
