垂木／垂木（範囲）／垂木掛／垂木開口

1. 「小屋」メニューから「垂木」の「垂木」または「垂木掛」を選びます。
2. ダイアログで各項目を設定します。

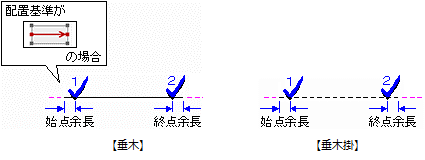

   始点余長 終点余長

   部材は芯基準で入力（部材芯の交点＝入力点）しますが、部材が交差する部分の勝ち負けを余長として設定します。部材の芯より短い場合はマイナスの値、芯より超える場合はプラスの値を入力します。 入力時の余長は、始点・終点の伸び返りとして部材の属性に設定されます。 （詳しくは「芯からの伸び返りについて」を参照）

3. 部材の始点、終点をクリックします。


メモ

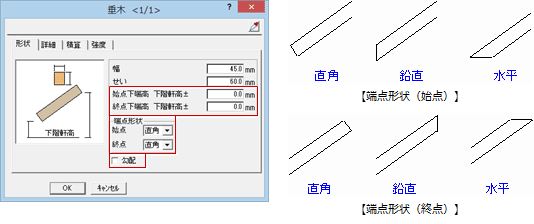

• 垂木の属性変更ダイアログの「形状」タブでは、始終点の高さや端点形状、勾配に対する部材の配置方法を設定できます。
  （その他の項目については、「「土台」「大引」「大引受」ダイアログの機能」を参照）



  勾配	屋根の勾配に対して直角にする場合は「勾配」をON、地面に対して鉛直にする場合はOFFにします。

1. 「小屋」メニューから「垂木」の「垂木（範囲）」を選びます。
2. 垂木の幅、せい、ピッチを設定します。

3. 垂木を入力する屋根をクリックします。
   部材の高さ（軒高基準）は、指定した屋根によって決まります。
4. 垂木を配置する範囲を入力します（入力方法：多角円形）。
5. 基準とする位置と方向をクリックします（入力方法：1点方向）。


メモ

• 「ピッチ」の初期値は、「専用初期設定：小屋部材条件」の「ピッチ－垂木」の設定が連動します。

1. 「小屋」メニューから「垂木」の「垂木開口」を選びます。
2. 垂木開口を入力する屋根をクリックします。
3. 開口する範囲を入力します（入力方法：多角円形）。
