小屋束／小屋束勝ち負け／小屋筋かい

1. 「小屋」メニューから「小屋束」の「小屋束」を選びます。
2. ダイアログで配置基準、幅、せいを設定します。

3. 小屋束の入力位置をクリックします（入力方法：1点）。


メモ

• 入力ダイアログ、属性変更ダイアログの各項目については、「柱属性ダイアログの機能」を参照してください。
• 小屋束の表現は、「専用初期設定：描画条件（2）」の「小屋束」で設定します。
• 小屋束は、入力した位置の垂直方向に当たる部材を参照して、高さが自動設定されます。高さを参照する対象の部材は次の通りです。

上端高	次の各部材の下端位置を参照します。 母屋、棟木、谷木、隅木、屋根（参照）
下端高	次の各部材の上端位置を参照します。 軒桁、丸太、化粧丸太、小屋梁、妻梁、敷梁、振れ止め、間仕切桁（小屋）、桁（小屋）、梁（小屋）、頭つなぎ（小屋）、間仕切桁（床）、桁（床）、床梁、梁（床）、胴差、頭つなぎ（床）、跳ね出し梁

小屋束を「勝」に設定すると、小屋束の上端高が母屋天端まで伸び、棟木や母屋が切断されます。

1. 「小屋」メニューから「小屋束」の「小屋束勝ち負け」を選びます。
2. 図面の小屋束部分に「勝」または「負」と表示されるので、「勝」「負」の文字の箇所をクリックして表示を切り替えます。
   　
3. ポップアップメニューの「OK」をクリックして終了します。

1. 「小屋」メニューから「小屋束」の「小屋筋かい」を選びます。
2. ダイアログで各項目を設定します。

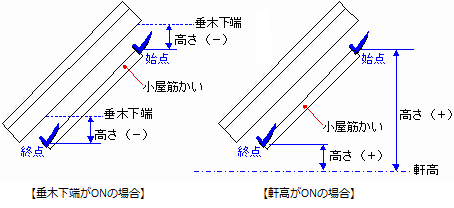

   高さ設定	始終点の高さの基準を「垂木下端±」「軒高±」から選んで、高さを設定します。
   始点余長 終点余長	部材は芯基準で入力（部材芯の交点＝入力点）しますが、部材が交差する部分の勝ち負けを余長として設定します。部材の芯より短い場合はマイナスの値、芯より超える場合はプラスの値を入力します。 入力時の余長は、始点・終点の伸び返りとして部材の属性に設定されます。 （詳しくは「芯からの伸び返りについて」を参照）
   オフセット	指定した入力位置よりずらして配置します。プラスの値を入力したときは入力方向の左側、マイナスの値を入力したときは右側にオフセットします。

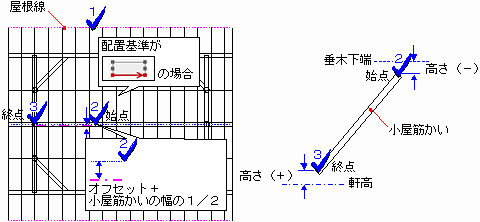

3. 小屋筋かいを入力する屋根をクリックします。
4. 小屋筋かいの始点、終点をクリックします。


メモ

• 屋根の参照データをもとに、自動で高さ位置が設定されます。

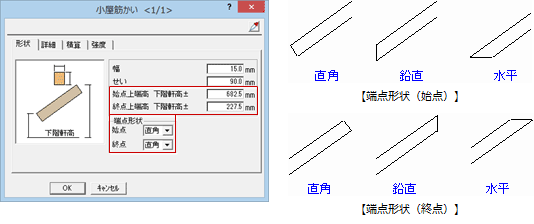

• 小屋筋かいの属性変更ダイアログの「形状」タブでは、始終点の高さや端点形状を設定できます。
  （その他の項目については、「「土台」「大引」「大引受」ダイアログの機能」を参照）
