トラス躯体入力（妻側）／トラス躯体入力（内部）

1. 「トラス」メニューから「トラス躯体入力」の「トラス躯体入力（妻側）」または「トラス躯体入力（内部）」を選びます。

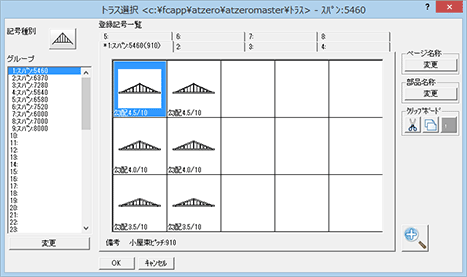

2. 「トラス選択」ダイアログで配置するトラスを選択します。
   　

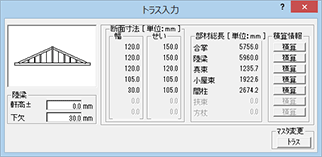

3. 「トラス入力」ダイアログで各項目を設定します。
   ※ 右下の「トラス」をクリックすると、配置するトラスを変更できます。
   　

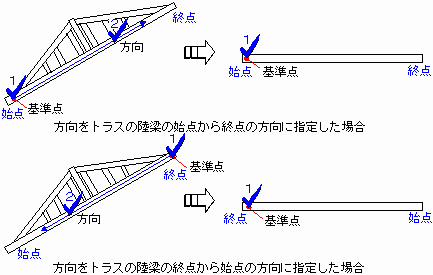

4. トラスの基準点と方向をクリックします（入力方法：1点方向）。


メモ

• 「トラス選択」ダイアログの「記号種別」をクリックすると、別の種類に変更できます。
  　
• トラスの基準点の位置は、トラスをマスタに登録したときに指定した位置になります。
  マスタ登録時の方向が始点から終点の方向に指定されていないときは、トラスが反転して入力されてしまうことがありますので注意してください。
