トラス見付作成（妻側）／トラス見付作成（内部）

トラスの見付を入力します。

断面寸法の初期値や積算情報には、木造構造材マスタの各部材の設定が連動します。

トラス見付を入力するA612544_tmt_sec01

「トラス」メニューから「トラス見付作成」の「トラス見付作成（妻側）」または「トラス見付作成（内部）」を選びます。
トラス見付の始点、終点をクリックします。
トラスを左右対称にするときは、「木造トラス作成条件」ダイアログの「左右対称」をONにします。
非対称のときは、「左右対称」をOFFにして「左設定」「右設定」を切り替えます。
ダイアログの各項目を設定して、「OK」をクリックします。

　

メモ

次のようなとき、「トラス見付作成（妻側）」で小屋束または間柱が配置されません。

小屋束が配置されない条件	・小屋束の芯の長さが50mm未満のとき・小屋束の左右がそろわないとき（どちらかの端が完全に他の部材に埋もれているとき）
間柱が配置されない条件	・間柱が小屋束に重なったとき・間柱の芯の長さが50mm未満のとき・間柱の左右がそろわないとき（どちらかの端が完全に他の部材に埋もれているとき）

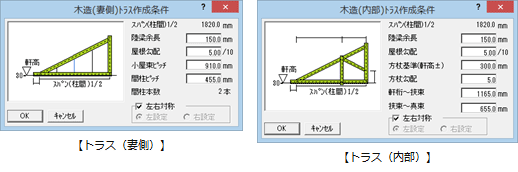

「木造トラス作成条件」ダイアログの機能A612544_tmt_sec02

スパン（柱間）1/2	トラスのスパン（始点から終点）の1/2の長さを表示します。
陸梁余長屋根勾配	トラスの陸梁の余長、屋根の勾配を設定します。
小屋束ピッチ	トラス（妻側）の小屋束のピッチを設定します。始点から中心の方向に割り付けられます。　 ※ 小屋束の芯の長さが50mm未満のとき、小屋束の左右がそろわないとき（どちらかの端が完全に他の部材に埋もれているとき）は配置されません。
間柱ピッチ	トラス（妻側）の間柱のピッチを設定します。始点から中心の方向に割り付けられます。 ※ 間柱が小屋束に重なったとき、間柱の芯の長さが50mm未満のとき、間柱の左右がそろわないとき（どちらかの端が完全に他の部材に埋もれているとき）は配置されません。
間柱本数	「スパン（柱間）1/2」「間柱ピッチ」より間柱の本数を計算して表示します。
方杖基準方杖勾配軒桁～挟束挟束～真束	トラス（内部）の各部の高さ、勾配、長さを設定します。
左右対称	トラスが左右対称のときはONにします。非対称のときはOFFにして「左設定」「右設定」を切り替え、左側または右側のトラスを設定します。
