積算/基準強度照合

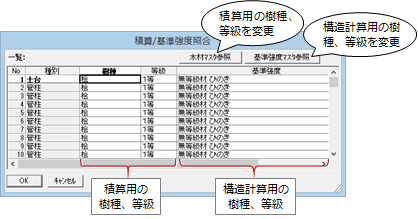

現在の階に入力されている部材について、設定されている積算用の樹種、等級、および構造計算用の樹種、等級を一覧表示します。ここで変更して図面に反映することも可能です。

積算と基準強度の木材を照合する

  1. 「ツール」メニューから「積算/基準強度照合」を選びます。
    現在の階に入力されている部材が一覧表示されます。
  2. 積算用の樹種、等級を変更したい場合は、その部材を選んで「木材マスタ参照」をクリック、もしくは「樹種」「等級」のセルをダブルクリックして、材種マスタから選んで変更します。
  3. 構造計算用の強度樹種、強度等級を変更したい場合は、その部材を選んで「基準強度マスタ参照」をクリック、もしくは「基準強度」のセルをダブルクリックして、基準強度マスタから選んで変更します。
  4. 「OK」をクリックすると、変更した内容が図面に反映されます。

　

メモ

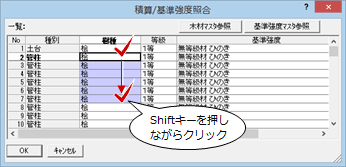

  • 複数の部材をまとめて変更するには、Shiftキーを使って複数選択した後に「木材マスタ参照」または「基準強度マスタ参照」をクリックします。
