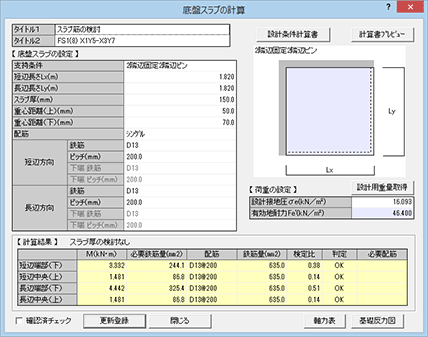

底盤スラブの計算ダイアログ

「底盤スラブの計算」ダイアログでは、べた基礎ごとに長期荷重時の計算を行うために必要な材（長さ、スラブ厚、鉄筋など）を設定して、判定を確認します。

基礎梁に囲まれた矩形のべた基礎に対して計算を行います。L字型べた基礎でも、領域面積が最大矩形面積の90％を超える場合は矩形とみなして計算されます。

共通の項目A630870_kkt_sec01

画面上部
タイトル1 タイトル2	計算書の1行目、2行目に表記するタイトルを入力します。
設計条件計算書	建物概要や使用材料、設計荷重など、梁と基礎の計算書以外の指定した計算書をプレビュー表示します。印刷も実行できます。
計算書プレビュー	選択している基礎の計算書をプレビュー表示します。印刷も実行できます。
画面下部
確認済チェック	選択している基礎に確認済みの印を付けます。ONにすると、「部材算定結果」ダイアログの「結果」が「未」→「済」になります。
更新	個別計算で変更した内容を更新します。
更新登録	「個別」メニューの「基礎個別」で、「部材算定結果」ダイアログに表示される基礎が1つだけの場合に、「底盤スラブの計算」ダイアログで表示されます。個別計算で変更した内容を更新して、ダイアログを閉じます。
追加登録	「個別」メニューの「汎用計算」で、「個別計算」ダイアログの「追加・挿入」をクリックした場合に表示されます。設定した個別計算のデータが「個別計算」ダイアログの「登録データ一覧」に追加されます。
閉じる	「底盤スラブの計算」ダイアログを閉じます。「更新」または「更新登録」を実行していない場合、変更した内容は破棄されます。
前へ／次へ	「部材算定結果」ダイアログの一覧に表示されている次の基礎、または前の基礎の個別計算データを表示します。「更新」または「更新登録」を実行していない場合、変更した内容は破棄されます。
軸力表	選択している基礎の「軸力表」「軸力図」の計算書をプレビュー表示します。印刷も実行できます。 ※ 汎用計算の場合は表示されません。
基礎反力図	選択している基礎の「接地圧の検定」「基礎反力図」の計算書をプレビュー表示します。印刷も実行できます。 ※ 汎用計算の場合は表示されません。

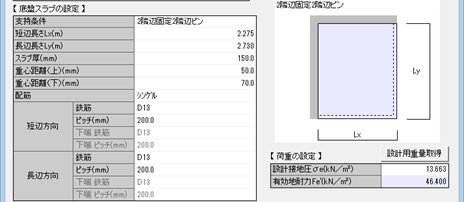

【底盤スラブの設定】A630870_kkt_sec02

支持条件	矩形底盤スラブ各辺の支持条件を選択します。姿図に反映されます。外周部に接する通りは「ピン」、スラブに接する通りは「固定」になります。支持条件により、端部・中央の曲げモーメント計算式が変わります。
短辺長さLx 長辺長さLy	底盤スラブの短辺方向の長さ、長辺方向の長さを入力します。
跳出し長さL	「支持条件」が「片持ち」のときに表示されます。支持されている側の端から反対側の端までの長さを入力します。
スラブ厚	底盤スラブの厚さを入力します。
重心距離（上）重心距離（下）	主筋の中心から上方向、下方向のコンクリート面までの距離を入力します。
配筋	シングル配筋かダブル配筋かを設定します。「ダブル」を選択した場合は、短辺方向と長辺方向の上下に配筋されます。
短辺方向長辺方向	鉄筋上端鉄筋下端鉄筋	べた基礎の短辺方向、長辺方向に配筋する鉄筋の径を選択します。「配筋」が「ダブル」の場合は、上端と下端別に設定します。
	ピッチ上端ピッチ下端ピッチ	べた基礎の短辺方向、長辺方向に配筋する間隔を設定します。「配筋」が「ダブル」の場合は、上端と下端別に設定します。
