取合い処理／残存長さ処理／根切り重複検索

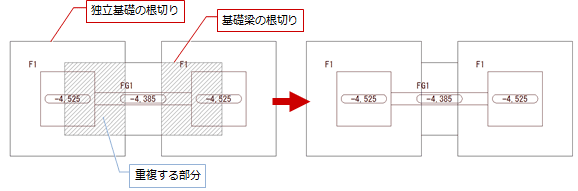

重複する部分の取り合いを自動で処理します。

1. 「編集」メニューから「取合い処理」を選びます。

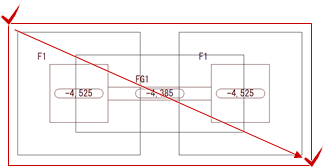

2. 取り合い処理する根切りを選択します（選択方法：要素範囲）。


メモ

• 取り合い処理は、根切りの余幅（積算）ラインが対象です。
• 根切りの底レベルで勝ち負けが決定し、深い方の根切りが勝ちます。同じ底レベルの場合、同じ根切りになるように包絡処理します。
• 取り合い処理後、包絡→クリップ処理が行われます。

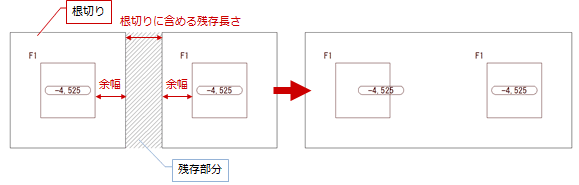

短い距離の根切り間を根切りの領域に含めます。

根切り間の残存部分の距離が「専用初期設定：根切・地下構築物」の「根切りに含める残存長さ」の設定値以下になっている必要があります。

1. 「編集」メニューから「残存長さ処理」を選びます。

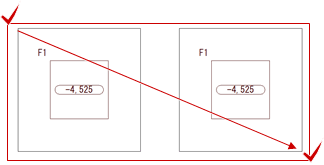

2. 処理する対象の根切りを選択します（選択方法：要素範囲）。


メモ

• 根切りにする残存部分の距離を変更するには、「専用初期設定：根切・地下構築物」の「根切りに含める残存長さ」をONにして、距離を設定します。

重複、交差する根切り部分を検索するには、「編集」メニューから「根切り重複検索」を選びます。

重複する部分が塗り潰しで表示されます。

メモ

• 根切りの余幅（積算）ラインを対象に重複箇所を検索します。
• 重複する箇所は、「取合い処理」で自動編集できます。
