プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230725

更新日

2016/11/11

Q：屋根の属性ダイアログで「屋根タイプ」を「化粧垂木」で入力した後、化粧垂木を移動する方法を教えてください。

A：「ハッチング・塗潰し」メニューの「基準点変更」を使用して、化粧垂木を移動します。

操作方法

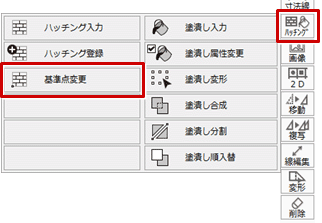

1. 「ハッチング・塗潰し」メニューから「基準点変更」を選びます。

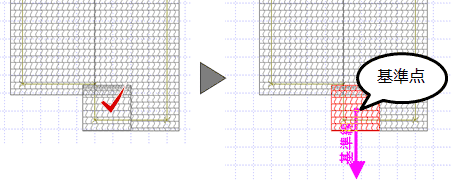

2. 屋根をクリックすると、ハッチングの基準点が表示されます。

3. 基準にする点をクリックして、基準点を変更します。

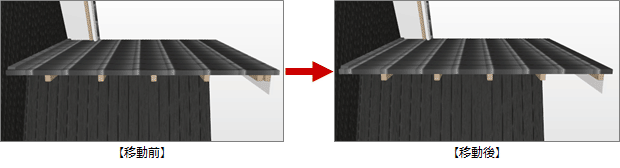

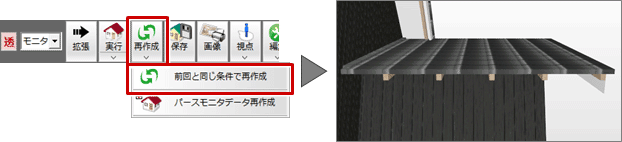

4. パースモニタの「再作成」メニューから「前回と同じ条件で再作成」を選び、化粧垂木の位置が変わったことを確認できます。


メモ

• 「基準点変更」は化粧垂木の割り付けの基準点を変更できますが、屋根の目地の基準点も変更されます。化粧垂木の基準点だけ変更することはできません。
