BEST FAQ > 立面図
プログラム名 立面図 Ver. Ver.3 ID Q410140 更新日 2016/08/29

Q：立面図に床下換気口を表現する方法を教えてください。

A：平面図にて「外部」メニューの「外部意匠」の「床下換気口」で床下換気口を配置してから、立面図を作成します。
※ 基礎伏図で配置している床下換気口は作図できません。

操作方法

  1. 平面図を開きます。

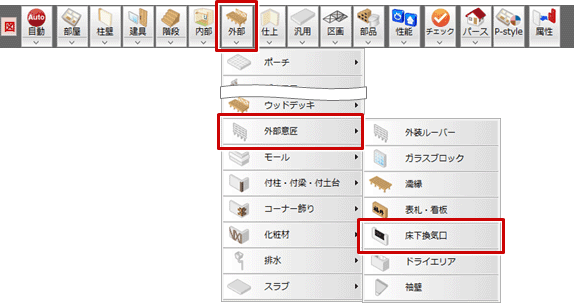

  2. 「外部」メニューから「外部意匠」の「床下換気口」を選びます。

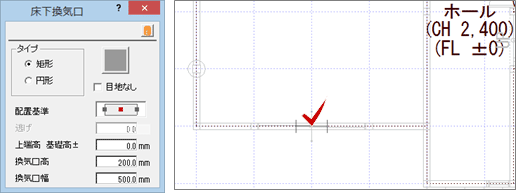

  3. 床下換気口の配置位置をクリックします。

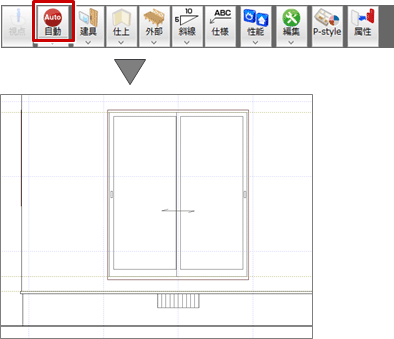

  4. 立面図を開いて、「自動立上」で立面図を再作成します。
    ※ 加筆修正を行っているときは、「自動」メニューの「部分自動立上」で床下換気口付近を範囲指定して再作成します。
