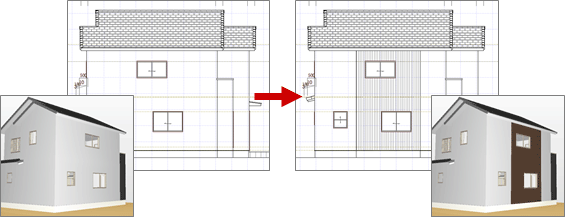

Q：立面図で外壁仕上を左右に張り分ける方法を教えてください。
A：「仕上」メニューの「アクセント壁」を使用して外壁仕上を張り分けます。
外壁仕上を張り分ける操作方法

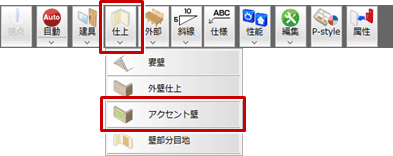

- 「仕上」メニューから「アクセント壁」を選びます。
- 上下階を張り替えるときは、「アクセント壁」ダイアログの「全ての階」をONにします。
- 「アクセント壁」で、使用する外壁仕上または素材を設定します。

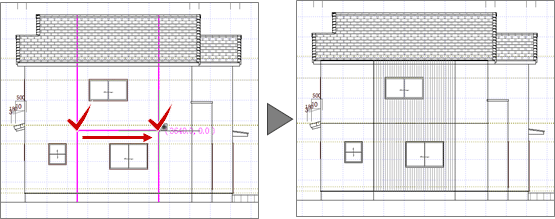

- 張り替える範囲の開始位置と終了位置をクリックします。
メモ
- 「アクセント壁」で張り替えた外壁仕上は、属性の「ロック（自動処理対象外）」が自動的にONになり、平面図の「一括作成」や「仕上」メニューの「仕上自動配置」で変更されなくなります。
隠線処理を行うには

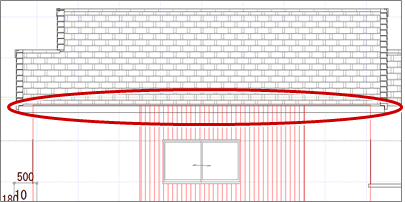

「仕上」メニューの「アクセント壁」で外壁仕上を張り分けると、次のように仕上ラインが復元されます。「部分自動立上」を使って隠線処理を行います。

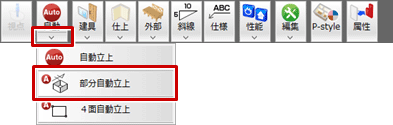

- 「自動」メニューから「部分自動立上」を選びます。

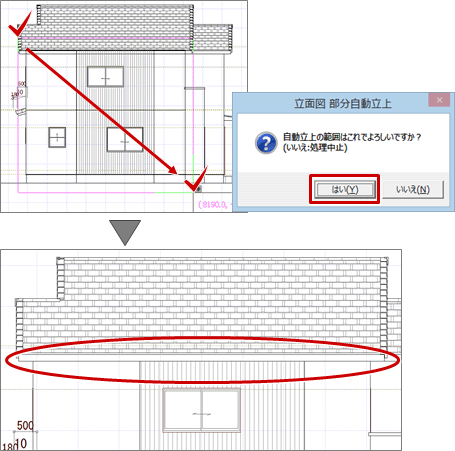

- 作成する範囲を指定します。
