Q：立面図で外壁仕上の中間部を部分的に張り分ける方法を教えてください。

A：「仕上」メニューの「壁部分目地」を使用して外壁仕上を張り分けます。

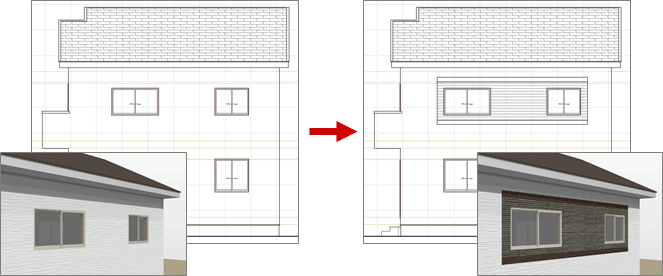

外壁仕上を三層で張り分ける操作方法

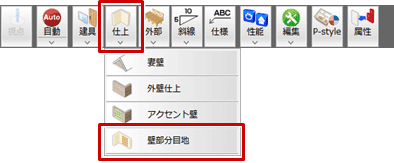

  1. 「仕上」メニューから「壁部分目地」を選びます。

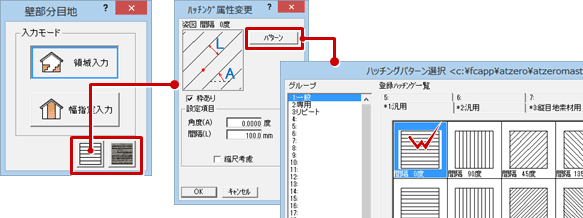

  2. 「壁部分目地」ダイアログの「領域入力」をONにして、使用する外壁仕上の目地と素材を設定します。

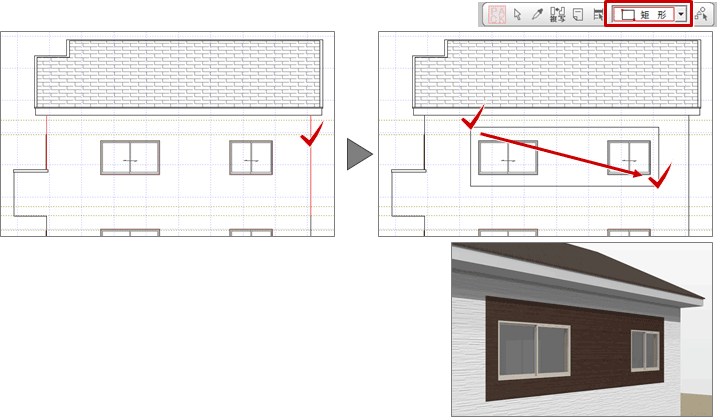

  3. 基準とする外壁仕上をクリックして、部分的に張り替える範囲（二層目）を指定します。
    ※ 張り分ける範囲をあらかじめ補助線などで下書きしておくことをお勧めします。
  4. 「壁部分目地」ダイアログで三層目に使用する外壁仕上の目地と素材を設定します。

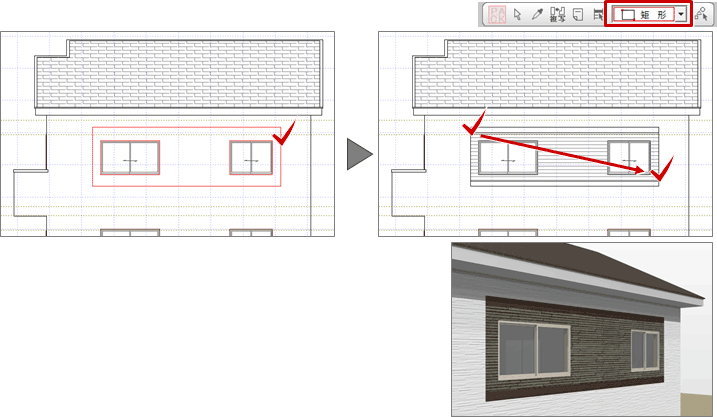

  5. 基準とする外壁仕上をクリックして、三層目の範囲を指定します。
