プログラム名

立面図

Ver.

Ver.7

ID

Q410190

更新日

2020/06/25

Q：平面図で入力した3Dカタログ部品またはAM部品が、立面図で描画されないときの対処方法を教えてください。

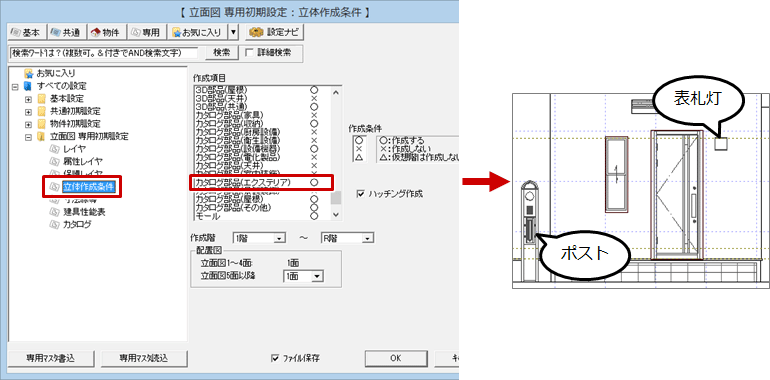

A：立面図の「専用初期設定：立体作成条件」で、描画するデータの作成条件を「○」に変更して立面図を再作成します。
例えば、3Dカタログ部品のポストや表札灯が描画されない場合は、「カタログ部品（エクステリア）」を「○」にします。

メモ

• カタログ部品のカテゴリは、属性変更ダイアログのタイトルで確認できます。

• この方法で部品が描画されない場合は、保護レイヤがONになっている可能性があります。「専用初期設定：保護レイヤ」で対象データのレイヤの保護をOFFにしてみてください。
