Q：軒の出、けらばの出が自動で作成されない場合の条件について教えてください。

A：屋根の配置状況、屋根の水勾配と立面図の視点方向によっては、けらばの出や軒の出の寸法が自動描画されない場合があります。
① 段違い屋根で、軒裏が見えるような屋根の「けらばの出」寸法は作図されません。
　
② 段違い屋根で、軒の出の位置が平面的にみて建物の内部にある場合、「軒の出」寸法は作図されません。
　

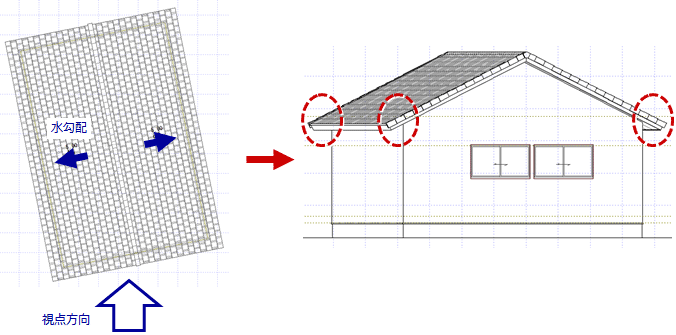

③ 屋根の水勾配方向と立面図の視点方向が傾いている場合、「軒の出」「けらばの出」寸法は作図されません。
　

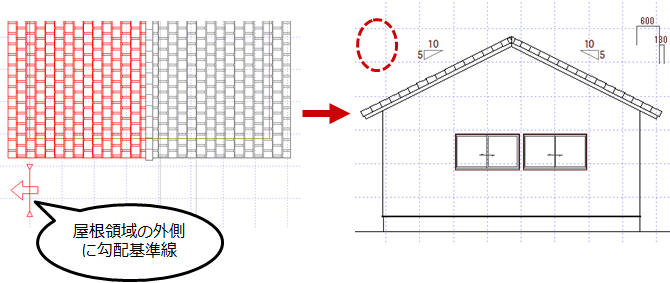

④ 屋根の勾配基準線の位置が屋根領域の外側にある場合、「軒の出」「けらばの出」寸法は作図されません。

メモ

• 「軒の出」「けらばの出」寸法を自動描画するには、屋根の水勾配に対して、立面図の視点方向が平行もしくは90度方向になっている必要があります。
