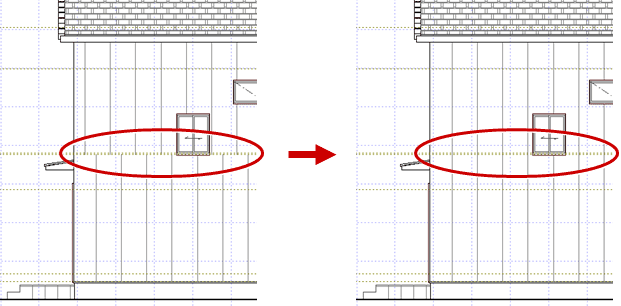

Q：立面図で1階と2階の外壁仕上の目地を揃える方法を教えてください。

A：「編集」メニューの「目地基準点変更」を使用して、目地を揃えます。

事前確認

対象となる階の平面図を開いた状態で、この操作を行います。立面図は平面図の情報を元に作成しているため、2階平面図で目地の基準点が変更されないと、立面図を再作成しても目地がずれたままとなります。
なお、「基本設定：システム1」で「図面のリアルタイム連動」が「する」になっている必要があります。

操作方法

1. 「編集」メニューから「目地基準点変更」を選びます。

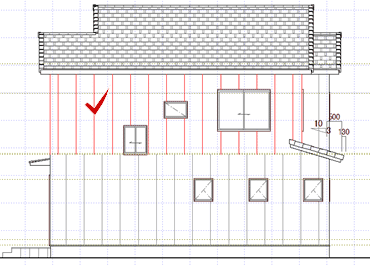

2. 移動する階の目地をクリックします。ここでは1階の目地を基準にして、２階の目地を移動します。

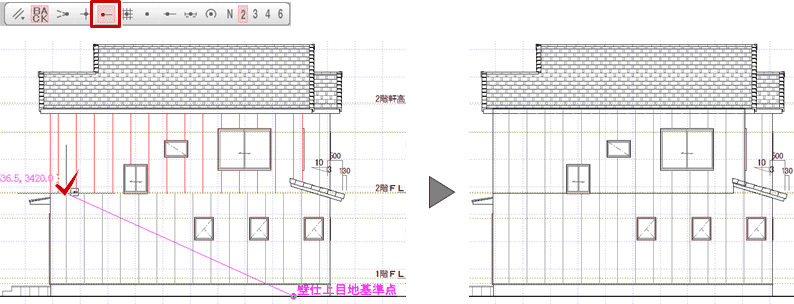

3. 「ピック（端点）」をONにして、1階の目地の線端をクリックします。

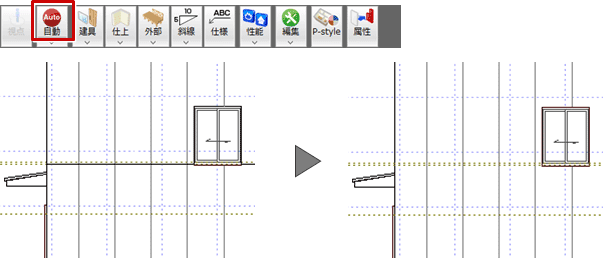

4. 1階と2階の間にでてきた線を削除するために、「自動立上」をクリックします。
   ※ 立面図の「専用初期設定：寸法線等」の「階区切線」はOFFにしてください。
