Q：方角に対して建物の向きが違うときの対処方法を教えてください。

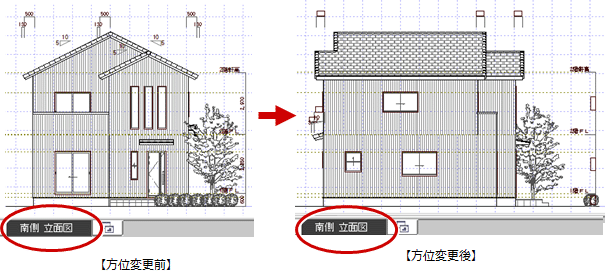

A：配置図で方位マークを入力して、立面図を再作成します。
立面図の方位は、配置図1面の方位マークにより決まります。1面目の配置図にないときは平面図の方位マーク、平面図にないときは画面の真上が北になります。

操作方法

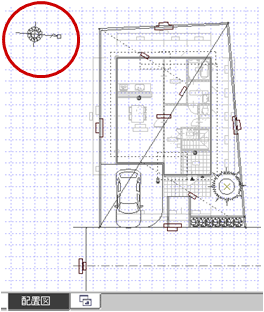

1. 配置図で「敷地」メニューから「方位マーク」を選びます。

2. 方位マークを入力します。

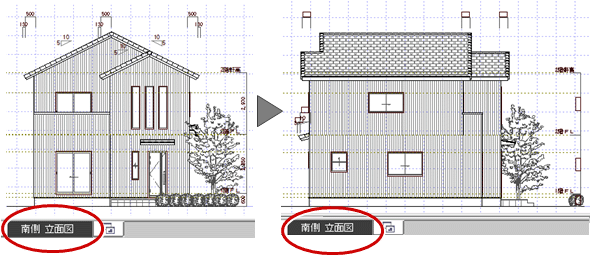

3. 立面図で「自動」メニューから「4面自動立上」を選び、立面図を再作成します。
