Q：採光計算の確認として、建具の中心から遮蔽物までの垂直距離を出す方法を教えてください。

A：立面図の「性能」メニューの「建具法規LVS寸法」を使用して、遮蔽物までの垂直距離を作成します。

法規LVSのデータが必要

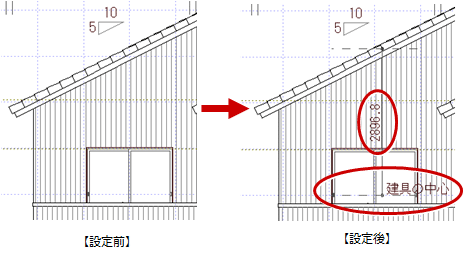

立面図で建具の中心から遮蔽物までの垂直距離を出すには、法規LVSのデータが必要になります。

操作方法

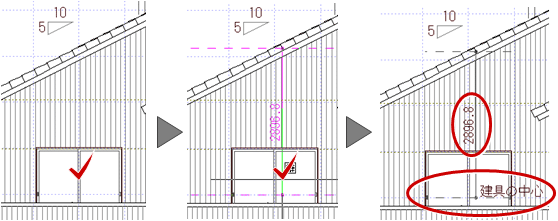

1. 「性能」メニューから「建具法規LVS寸法」を選びます。

2. 建具をクリックし、遮蔽物までの距離を示す寸法の配置位置をクリックします。
