プログラム名

立面図

Ver.

Ver.3

ID

Q410280

更新日

2016/11/09

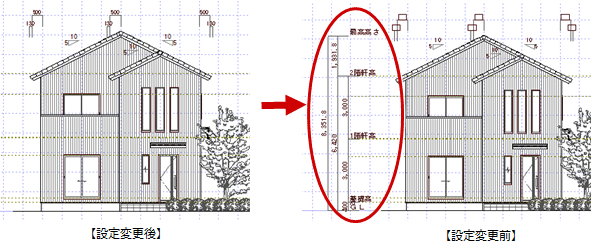

Q：立面図に最高高さを描画する方法を教えてください。

A：立面図の「専用初期設定：寸法線等」の「最高高寸法を描画する」をONにして自動作成します。

操作方法

1. 立面図を開いて、「設定」をクリックします。

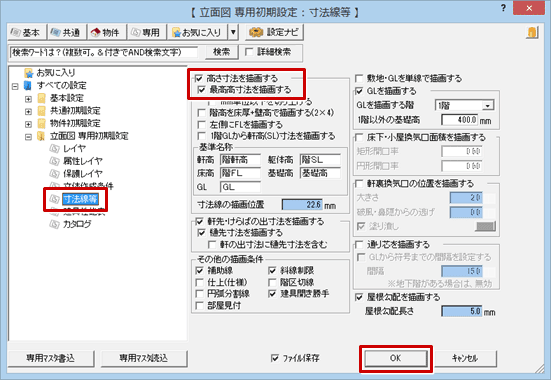

2. 「専用初期設定：寸法線等」の「高さ寸法を描画する」「最高高寸法を描画する」をONにして、「OK」をクリックします。

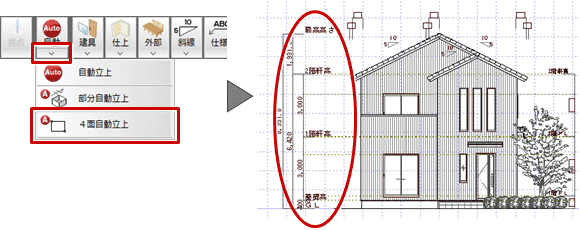

3. 「自動」メニューから「4面自動立上」を選び、立面図を再作成します。
