Q：立面図で建具を入力する方法を教えてください。

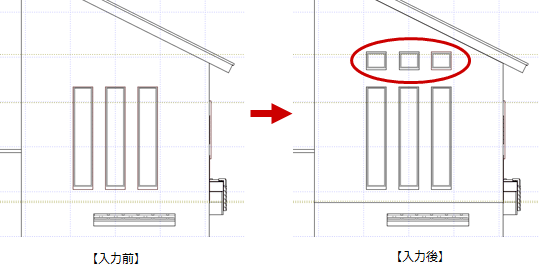

A：「建具」メニューから建具を入力します。入力した建具は、平面図にも反映されます。

操作方法

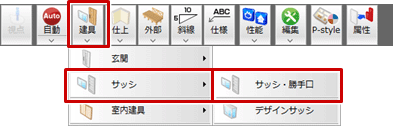

  1. 「建具」メニューから入力する建具の種別を選びます。
  2. 入力する面の外壁仕上をクリックします。

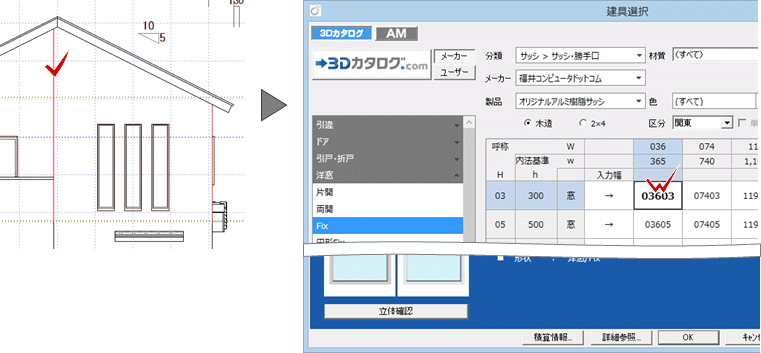

  3. 「建具選択」ダイアログで入力する建具をダブルクリックします。
  4. ここでは、共通ツールバーの「ピック（延長線）」「ピック（交点）」をONにします。

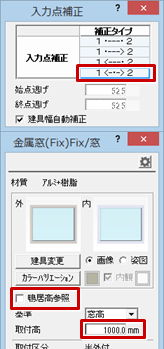

  5. ここでは「入力点補正」ダイアログの入力点補正を「1<-・->2」に変更します。
  6. 建具ダイアログの「鴨居高参照」をOFF、「取付高」を「1000」に変更します。

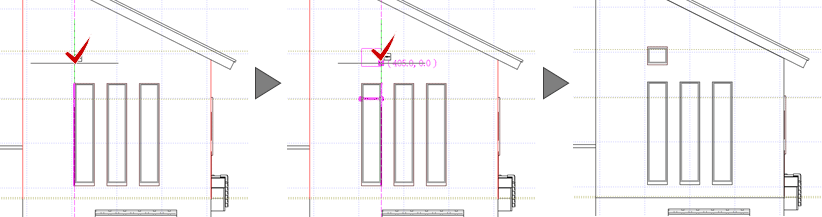

  7. 縦長FIXの建具枠を参照して、始点と終点をクリックして、建具を入力します。
  8. 同様に、残りの建具も入力します。

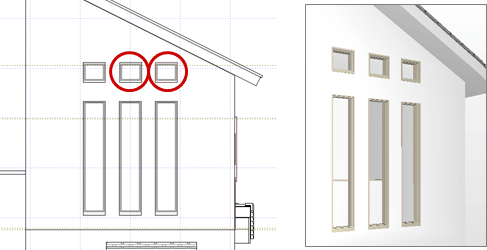

    ※ 立面図に入力すると同時に平面図にも建具が入力されるため、パースモニタでも表示されます。
