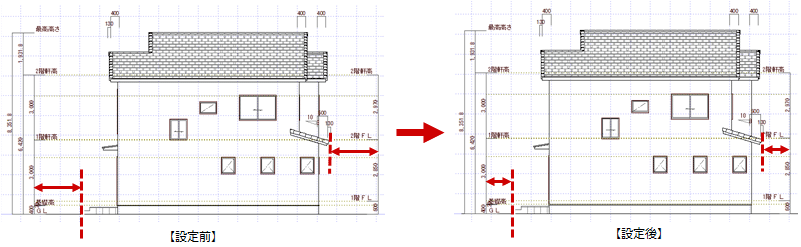

Q：立面図で寸法線と建物の離れを設定する方法を教えてください。

A：「専用初期設定：寸法線等」で寸法線の描画位置を変更して、立面図の再作成をします。
※ 立面図に描画する建物、配置データ（敷地を除く）の一番外側から寸法線までの距離を設定します。

操作方法

1. 立面図を開いて、「設定」をクリックします。

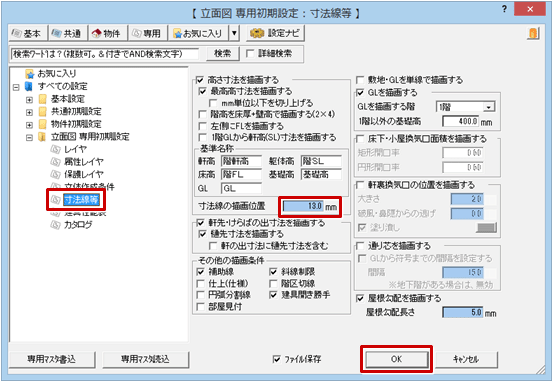

2. 「専用初期設定：寸法線等」の「寸法線の描画位置」を設定して、「OK」をクリックします。

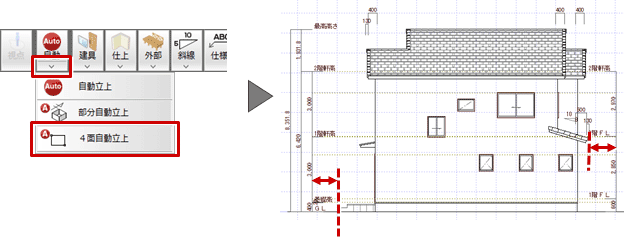

3. 「自動」メニューから「4面自動立上」を選び、立面図を再作成します。
