プログラム名

立面図

Ver.

Ver.5

ID

Q410305

更新日

2018/12/18

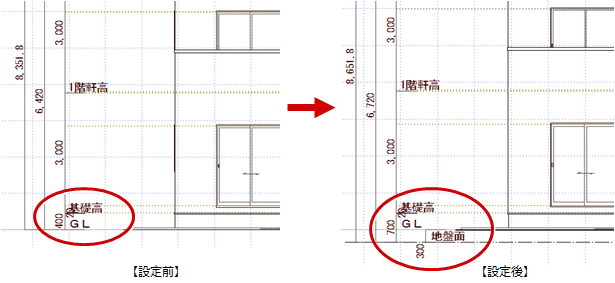

Q：立面図に平均地盤面を描画する方法を教えてください。

A：「物件情報」の「地盤高」で高さを設定して、「物件初期設定：基準高さ情報」の「地盤面を考慮」をONにした後、立面図を再作成します。

操作方法

1. 「物件」メニューから「物件情報」を選びます。

2. 「物件情報」ダイアログの「拡張」ボタンをクリックします。

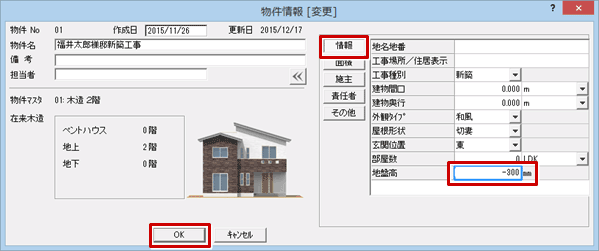

3. 「情報」の「地盤高」で、ここでは「－300」と設定して、「OK」をクリックします。

4. 「設定」をクリックします。

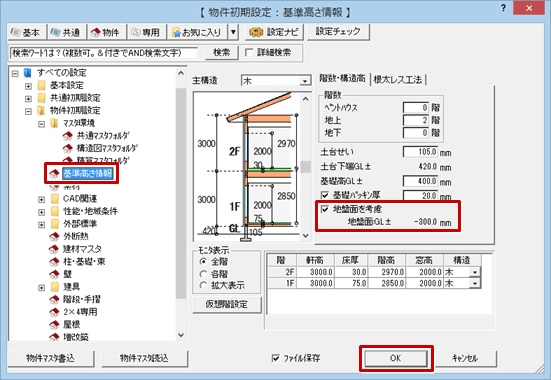

5. 「物件初期設定：基準高さ情報」の「地盤面を考慮」をONにして、「OK」をクリックします。

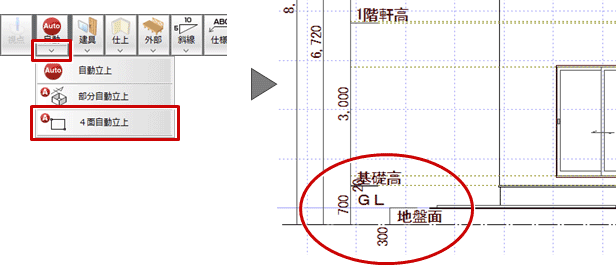

6. 立面図を開いて、「自動」メニューから「4面自動立上」を選び、立面図を再作成します。


メモ

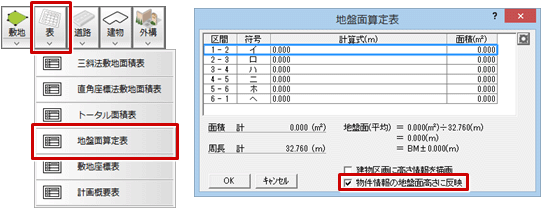

• 配置図で、「表」メニューから「地盤面算定表」を選び、「地盤面算定表」を作成できます。ダイアログの「物件情報の地盤面高さに反映」がONの場合、平均地盤面の高さが物件情報に連動します。
