プログラム名

立面図

Ver.

Ver.3

ID

Q410315

更新日

2016/08/29

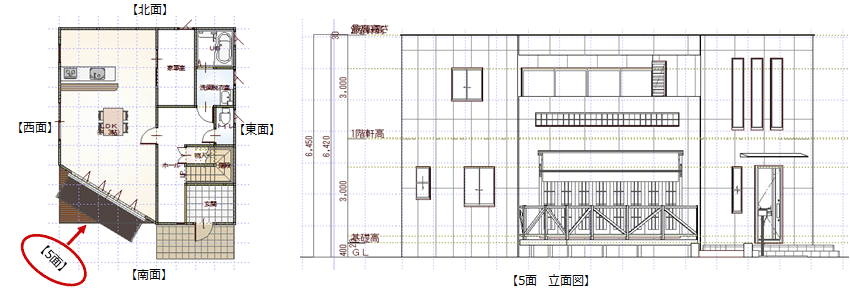

Q：東西南北以外に斜めの面を正面からみた立面図を作成する方法を教えてください。

A：立面図の「図面選択」で「5面」を選び、「条件設定」から視点を設定して立面図を作成します。

操作方法

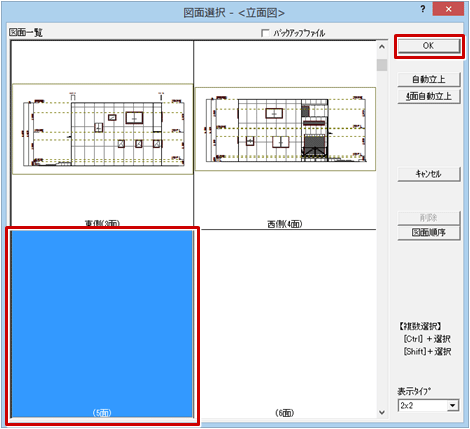

1. 立面図の「図面選択」ダイアログの「5面」を選び、「OK」をクリックします。

2. 「条件設定」をクリックします。

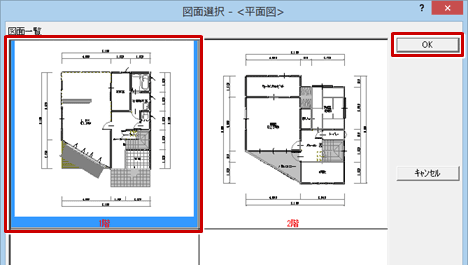

3. 「図面選択」ダイアログの「1階」を選び、「OK」をクリックします。

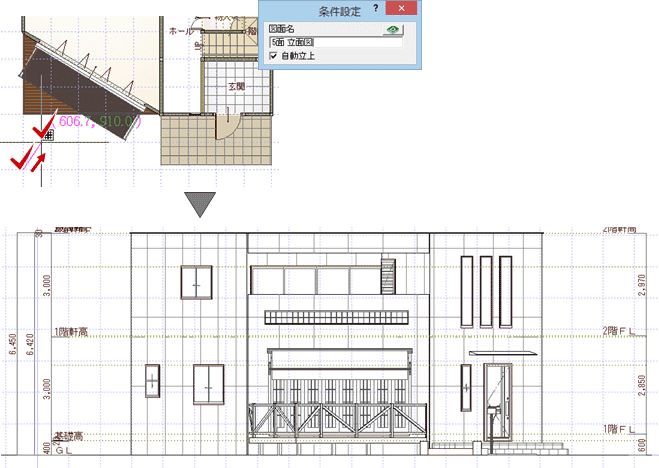

4. 視点位置と視点方向をクリックすると5面立面図が作成されます。
