| プログラム名 | 立面図 | Ver. | Ver.3 | ID | Q410320 | 更新日 | 2016/09/02 |

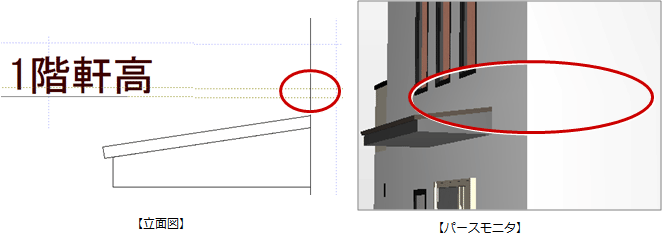

Q：立面図やパースモニタを立ち上げたときに、1階と2階の壁の厚さが違います。合わせる方法を教えてください。
A：各階の外壁仕上の厚さを確認し、同じ厚さに設定して、立面図の再作成をします。
厚さが違う原因を確認する

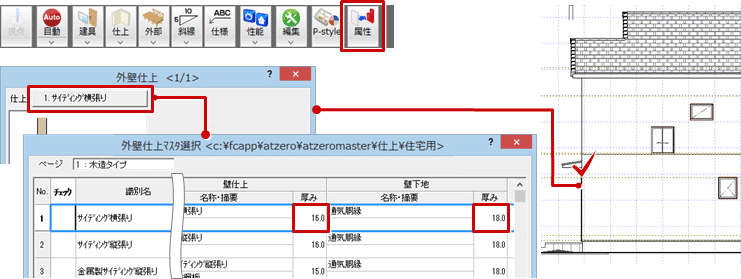

1階の外壁仕上を属性変更して、仕上の厚さを確認します。ここでは、仕上が16㎜と下地が18㎜を使用しているので、34㎜の仕上厚です。

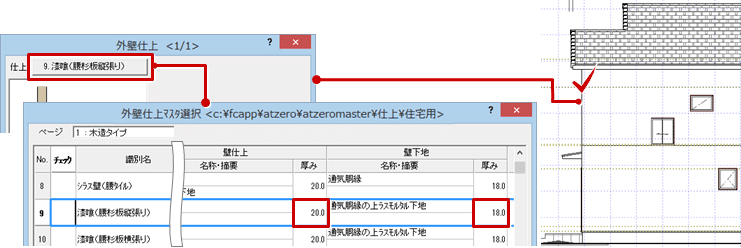

2階の外壁仕上を属性変更して、仕上の厚さを確認します。ここでは、仕上が20㎜と下地が18㎜を使用しているので、38㎜の仕上厚です。
1・2階の外壁仕上の厚さを合わせる
ここでは、2階の外壁仕上を1階の外壁仕上の厚さに合わせます。
- 2階平面図を開きます。

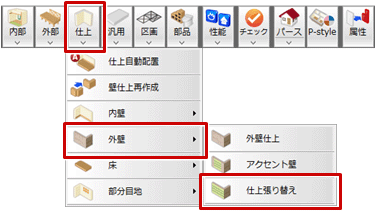

- 「仕上」メニューから「外壁」の「仕上張り替え」を選びます。

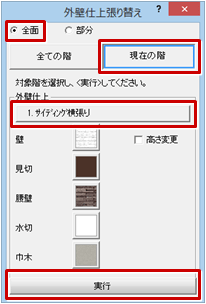

- 「外壁仕上張り替え」ダイアログの「全面」をONにします。
- 「現在の階」をON、1階と同じ外壁仕上を選び、「実行」をクリックします。
※ この作業で2階の外壁仕上が1階と同じ厚さになります。
- 立面図を開いて、「自動」メニューから「4面自動立上」を選び、立面図を再作成します。

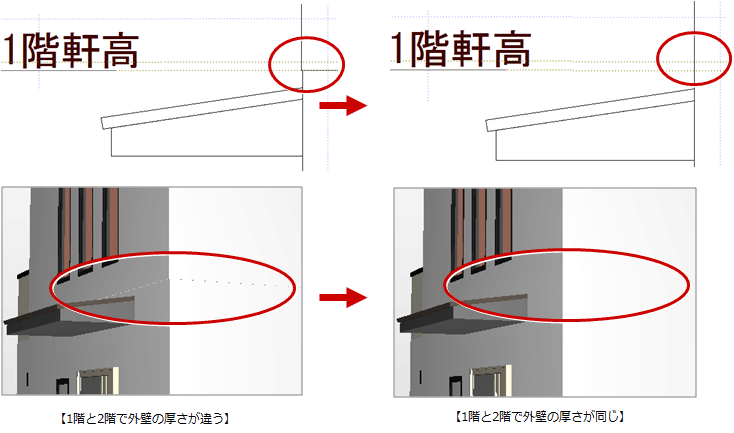

- 立面図やパースモニタで、1階と2階の外壁の厚さが同じになったことを確認します。
