プログラム名

立面図

Ver.

Ver.3

ID

Q410355

更新日

2017/01/20

Q：屋根の軒先の寸法位置が葺材の先端になっていない理由を教えてください。

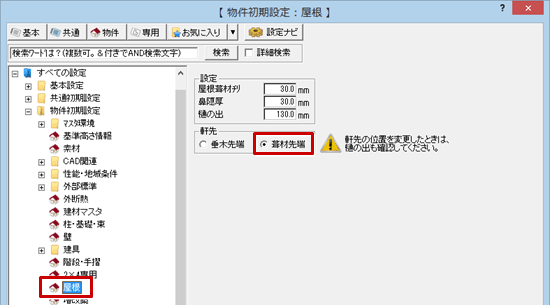

A：初期値では、垂木の先端を基準に作図しています。屋根葺材の先端とするには、「物件初期設定：屋根」の「軒先」で軒先の位置を「葺材先端」に変更して、立面図を再作成します。

メモ

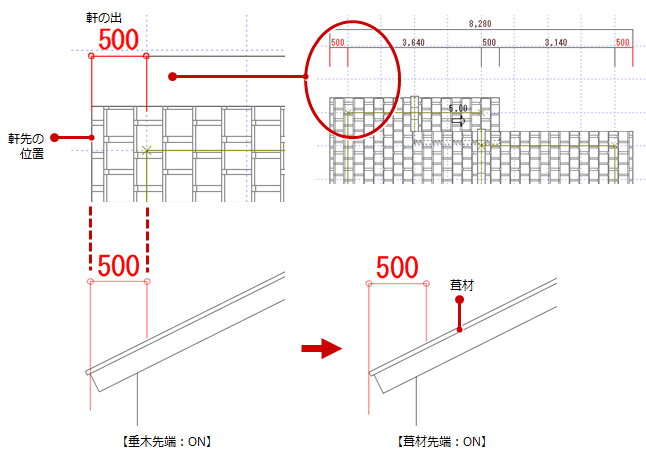

• 屋根の軒先の位置を垂木の先端とするときは「垂木先端」、葺材の先端とするときは「葺材先端」をONにします。
