プログラム名

立面図

Ver.

Ver.3

ID

Q410360

更新日

2016/08/29

Q：地下階があるとき、南面以外の地下階を非表示にする方法を教えてください。

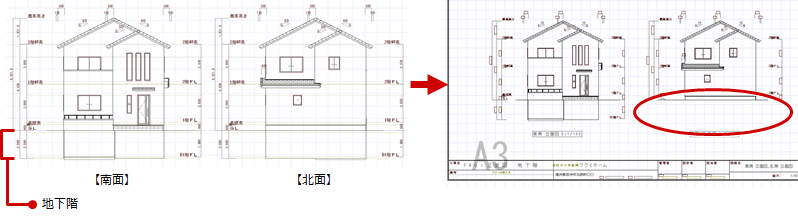

A：立面図を作成後、非表示にしたい地下階・寸法線を不出力ペンに変更します。CAD画面には表示されますが、立面図を印刷したときや図面印刷で立面図を配置すると非表示になります。

操作方法

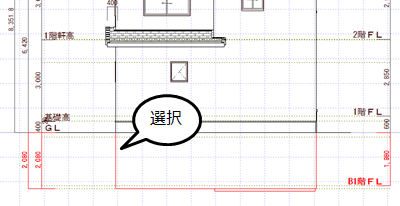

1. 立面図を開いて、非表示にするデータをクリックして選択します。

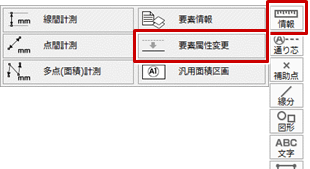

2. 「情報」メニューから「要素属性変更」を選びます。

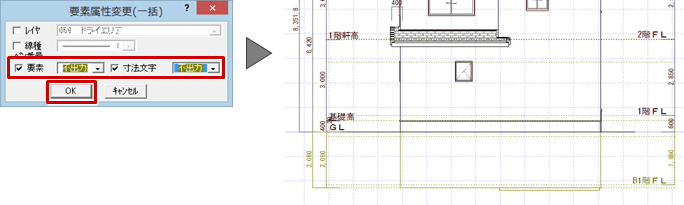

3. 「要素属性変更（一括）」ダイアログの「要素」「寸法文字」をONにして「不出力」を選び、「OK」をクリックします。

4. 同様にして、他面の地下階、寸法線も不出力ペンに変更します。

メモ

• 北面立面図の地下階データのみを削除する方法もありますが、平面図を開いていると平面図に入力した地下階データが削除されてしまいます。
