プログラム名 立面図 Ver. Ver.3 ID Q410370 更新日 2016/11/09

Q：立面図で建具外枠のペン番号を変更する方法を教えてください。

A：「共通初期設定：ペンNo」の「立面・パース」タブにある「建具見付」のペンNoを変更します。

操作方法

  1. 「設定」をクリックします。

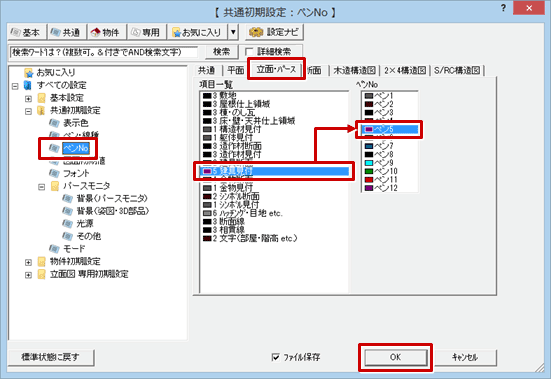

  2. 「共通初期設定：ペンNo」の「立面・パース」タブを開いて、「建具見付」のペンNoを変更します。

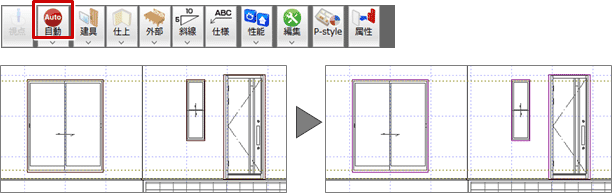

  3. 「自動立上」をクリックして、立面図を再作成します。

メモ

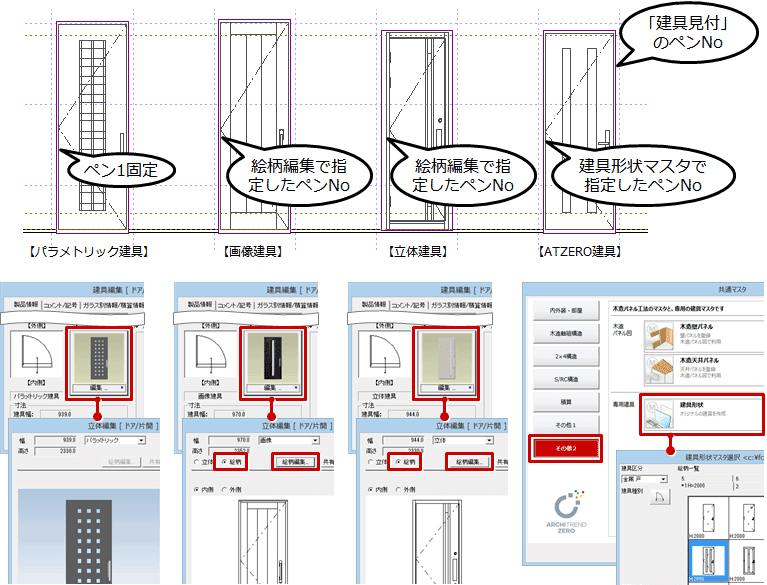

  • 「建具見付」のペンNoは外枠線のみで、内側（姿図）のペンNoは建具により異なります。
    建具種別 内側（姿図）のペンNo
    Archi Master
    3Dカタログマスタ    		パラメトリック建具ペン1で固定です。
    画像建具
    立体建具    		絵柄編集で作成したときのペンNoで作図されます。
    AT建具建具形状マスタで作成したときのペンNoで作図されます。
