プログラム名

立面図

Ver.

Ver.3

ID

Q410375

更新日

2016/11/09

Q：立面図で妻壁と外壁仕上の目地を揃える方法を教えてください。

A：「属性変更」で外壁仕上のマスタ内容を確認し、妻壁のマスタ内容を同じに設定します。

操作方法

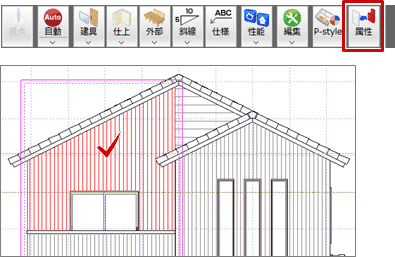

1. 「属性変更」をクリックして、立面図上の外壁仕上をクリックします。

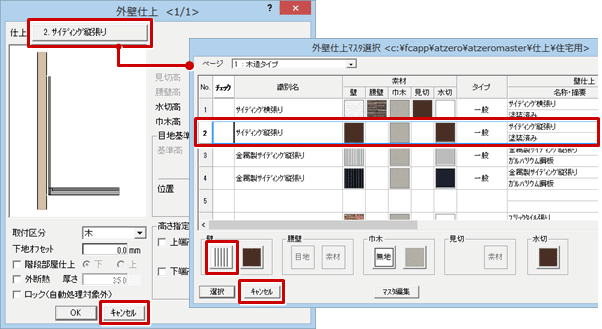

2. 外壁仕上のマスタ番号と目地を確認します。

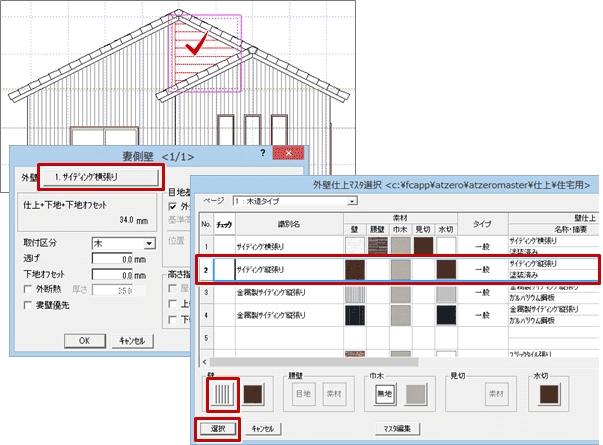

3. 続けて、立面図上の妻壁をクリックします。
4. 「外壁」をクリックして、外壁仕上と同じマスタ番号を選びます。
5. 目地も同じになっていることを確認して、「選択」をクリックします。

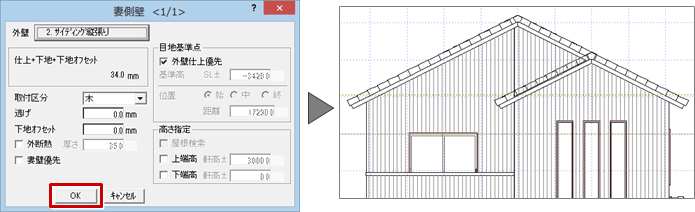

6. 妻壁の属性変更ダイアログで「OK」をクリックします。

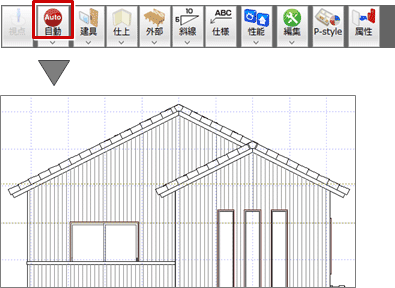

7. 「自動立上」をクリックして、立面図を再作成します。
