Q：立面図で妻壁に山なりの仕上面を張る方法を教えてください。

A：「仕上」メニューの「壁部分目地」を使用して、山なりの外壁仕上を部分的に入力します。

事前準備

切り分けする部分に、補助線で下図を描きます。ここでは、屋根勾配に平行な山型の下図を描きます。

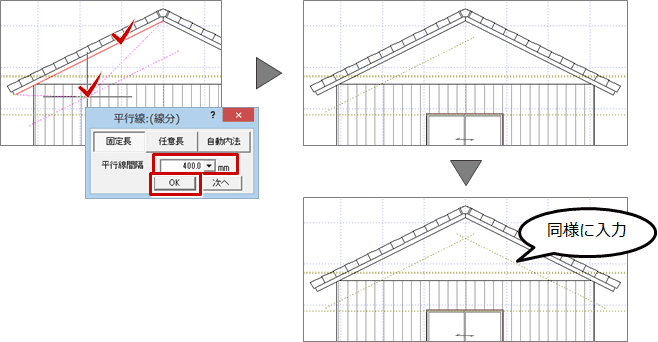

1. 「線分」メニューから「平行線」を選びます。

2. 「補助レイヤ入力切替」をONにします。

3. 指定した線分と同じ長さの平行線を入力するときは、「平行線」ダイアログの「固定長」をONにします。
   ※ 平行線の長さを指定するときは「任意長」、指定した図形の線分に平行な線を入力するときは「自動内法」をONにします。

4. 基準線をクリックして、平行線を引く方向をクリックします。
5. 「平行線間隔」に基準線からの距離を入力して、「OK」をクリックします。


壁部分目地の入力方法

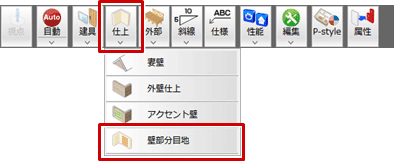

1. 「仕上」メニューから「壁部分目地」を選びます。

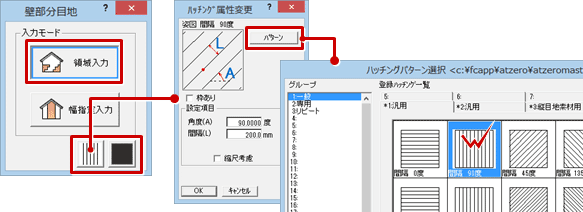

2. 「壁部分目地」ダイアログの「領域入力」をONにして、使用する外壁仕上の目地と素材を設定します。

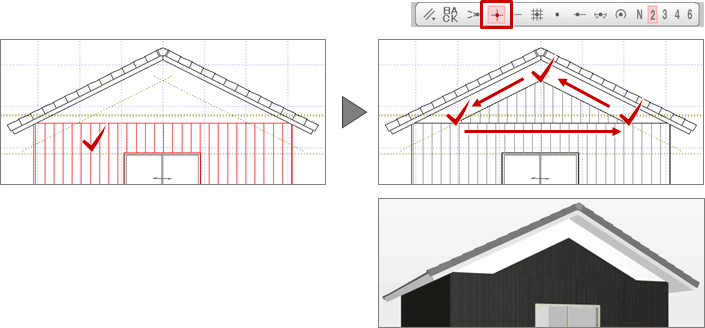

3. 基準とする外壁仕上をクリックして、部分的に入力する範囲を指定します。


目地がずれた場合に揃える方法

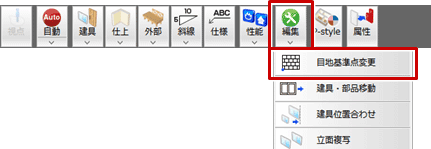

1. 「編集」メニューから「目地基準点変更」を選びます。

2. 壁部分目地をクリックします。

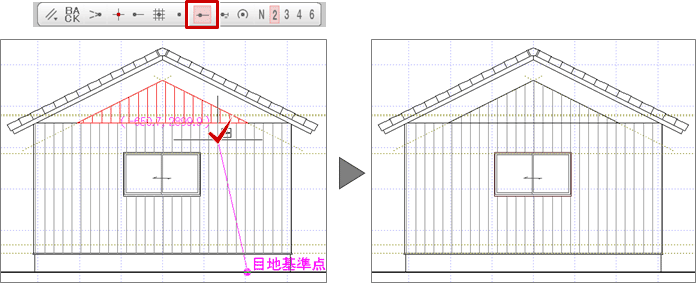

3. 「ピック（線上）」をONにして、外壁仕上の目地の線上をクリックします。
