プログラム名

立面図

Ver.

Ver.3

ID

Q410390

更新日

2016/11/10

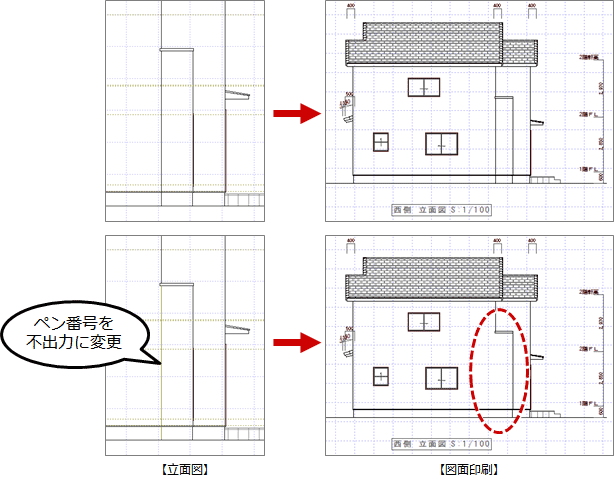

Q：立面図で一部の線を印刷しないようにする方法を教えてください。

A：不要な線のペン番号を「不出力」に変更すると、図面印刷で印刷されません。

操作方法

1. 「パック化選択切替」をOFFにして、印刷したくない線分を選択します。
   ※ ここでは複数の線分が重なっているため、「ボックスイン」で選択しています。

2. 「情報」メニューから「要素属性変更」を選びます。

3. 「要素属性変更（一括）」ダイアログの「ペン番号」をONにして「不出力」を選び、「OK」をクリックします。

4. 「パック化選択切替」をONに戻します。
