プログラム名

立面図

Ver.

Ver.3

ID

Q410415

更新日

2017/02/16

Q：平面図で、屋根の上にのる「つみき」を入力しても、立面図で描画されないときの対処方法を教えてください。

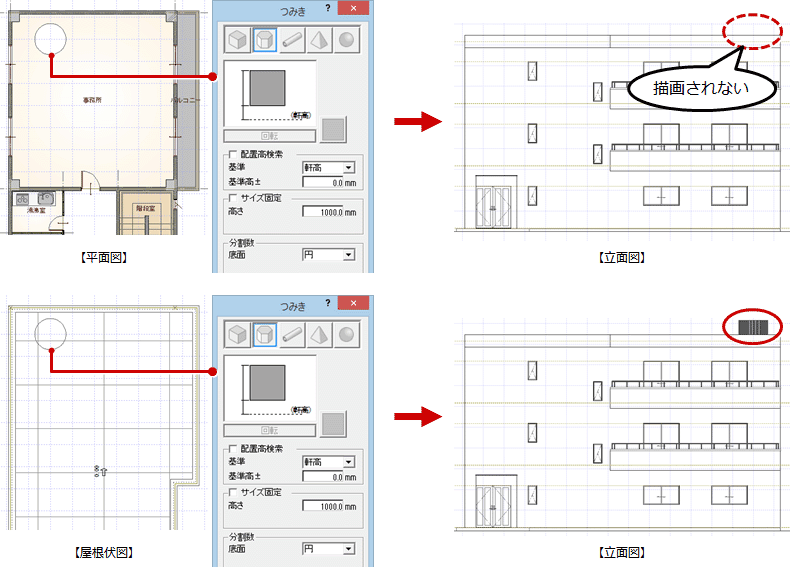

A：平面図で部屋領域の内側に入力した汎用シンボルの「つみき」は、屋根上に配置しても内部データとして判断されるため、立面図では作図されません。このような場合は、屋根伏図で「つみき」を入力してください。

メモ

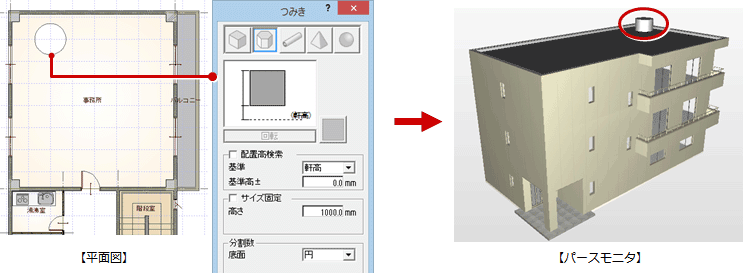

• パースモニタでは、内外の判別はしていないため、平面図の部屋内部に入力した「つみき」も表現されます。

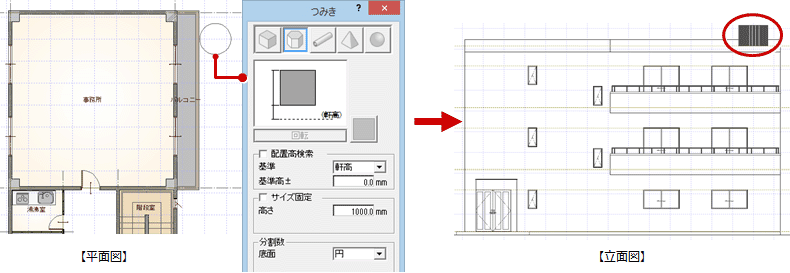

• 平面図で入力する「つみき」でも、部屋の外に入力したものは、外部扱いになるため、立面図で作図されます。

• 屋根上にのるようなシンボルは、屋根伏図の「汎用シンボル」の「つみき」を入力することをお勧めします。
