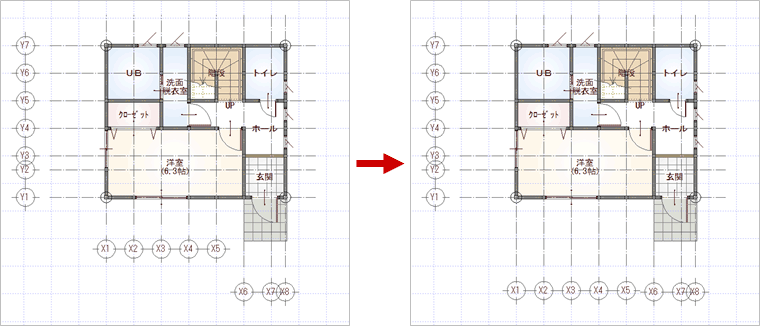

Q：通り芯の符号位置を揃える方法を教えてください。

A：通り芯の符号を揃えたい位置に補助線を入力し、「線編集」メニューの「連続延長」で「線分クロス」を使って符号の位置を揃えます。

操作方法

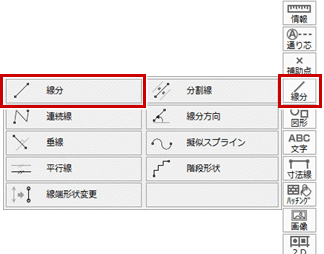

1. 「線分」メニューから「線分」を選びます。

2. ツールバーの「補助レイヤ入力切替」をONにします。

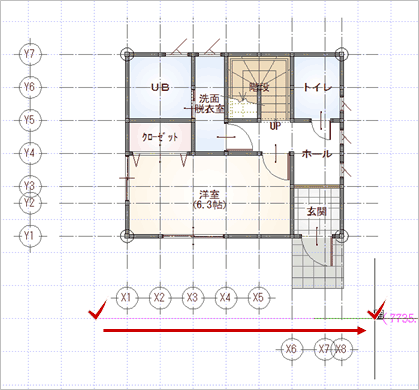

3. 通り芯の符号を揃える位置に補助線を入力します。

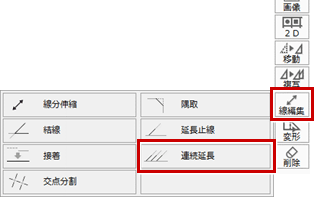

4. 「線編集」メニューから「連続延長」を選びます。

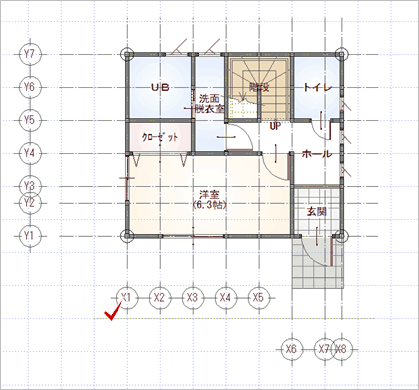

5. 入力した補助線をクリックします。
   通り芯の記号を揃える位置の基準線になります。

6. 「連続延長」ダイアログの「線分クロス」をONにします。

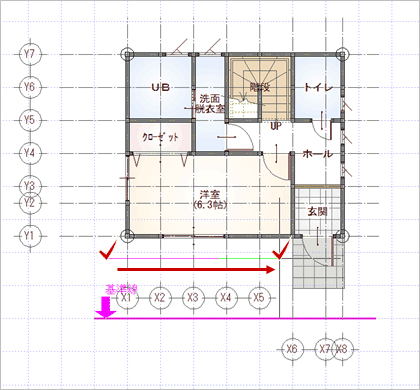

7. 揃えたい通り芯に交わるように、クロス線の始点と終点をクリックします。
