BEST FAQ > 図面印刷
プログラム名 図面印刷 Ver. Ver.3 ID Q170330 更新日 2016/08/29

Q：図面印刷の図面をJw_cadデータに変換する方法を教えてください。

A：「エクスポート」メニューの「JWWエクスポート」を使用して、Jw_cadデータに変換します。

操作方法

  1. 「エクスポート」メニューから「JWWエクスポート」を選びます。

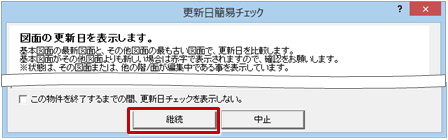

  2. 「更新日簡易チェック」ダイアログの「継続」をクリックします。

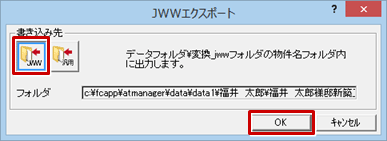

  3. 「JWWエクスポート」ダイアログで書き込み先を選び、「OK」をクリックします。
    ※ Jw_cadデータを任意の場所に保存するときは、下記のメモを参照してください。
  4. 「Jw_cad変換設定」ダイアログで、「OK」をクリックします。

メモ

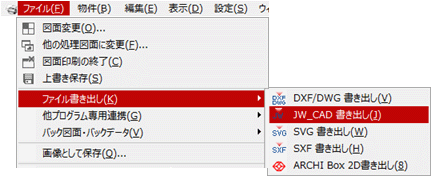

  • Jw_cadデータを任意の場所に保存するときは､「ファイル」メニューから「ファイル書き出し」の「JW_CAD書き出し」を使用します。

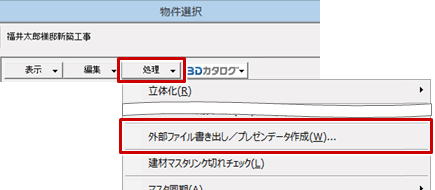

  • 一度に複数の図面をJw_cadデータに変換するときは、「物件選択」ダイアログの「処理」メニューの「外部ファイル書き出し／プレゼンデータ作成」を使用します。
    •
