プログラム名

平面図

Ver.

Ver.3

ID

Q210380

更新日

2016/08/23

Q：平面図の仕上線を出力する方法を教えてください。

A：「情報」メニューの「要素属性変更」で、仕上線を出力ペンに変更します。

操作方法

1. 「属性別選択」をクリックします。

2. 「属性別選択」ダイアログで「外壁仕上」「内壁仕上」を選択し、「OK」をクリックします。

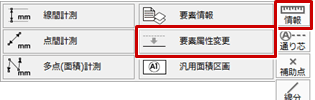

3. 「情報」メニューから「要素属性変更」を選びます。

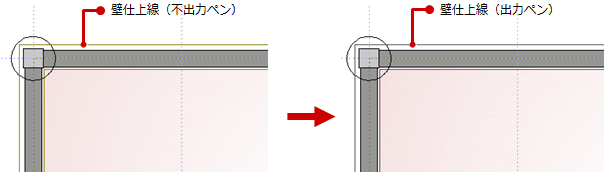

4. 「ペン番号」をONにし、「不出力」から出力したい番号に変更して「OK」をクリックします。

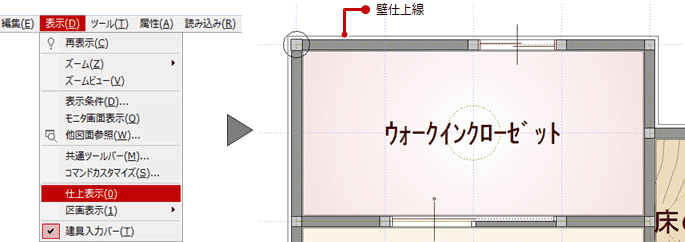

5. 「表示」メニューから「仕上表示」を選び、CAD画面に仕上線を表示します。
