Q：建具記号をまとめて描画する方法を教えてください。

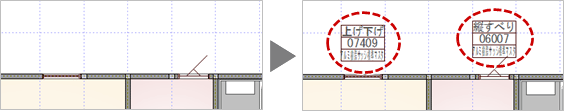

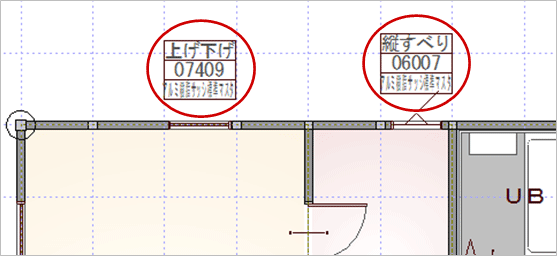

A：「物件初期設定：建具－記号寸法」の【記号をつける対象】がONの建具に対し、「一括作成」の「建具記号設定」で描画します。

操作方法

1. 「設定」をクリックします。

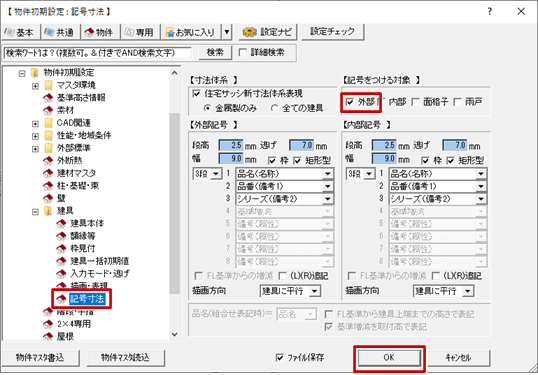

2. 「物件初期設定：建具－記号寸法」の【記号をつける対象】で、対象の建具をONにして「OK」をクリックします。

3. 「一括作成」をクリックします。

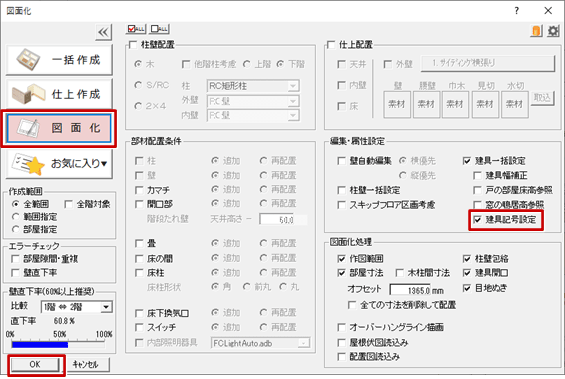

4. 「一括作成」ダイアログの「図面化」を選び、「建具記号設定」をONにして「OK」をクリックします。



メモ

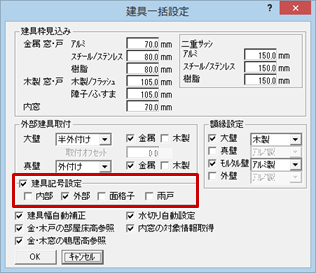

• 「属性」メニューの「建具一括設定」からも建具記号を描画できます。
• 「建具一括設定」の「建具記号設定」をONにすると「建具一括設定」ダイアログで表示される内容だけでなく、額縁や枠チリなどの値も影響するので注意が必要です。
