Q：幕板（モール）の入力方法を教えてください。

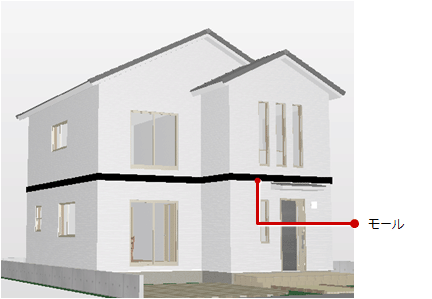

A：「外部」メニューの「モール」の「モール自動配置」を使って建物外周部に自動配置します。または「モール」を使って指定した範囲に手入力することもできます。
モールを自動配置する方法

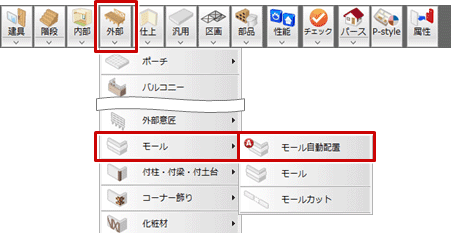

- ２階平面図で、「外部」メニューから「モール」の「モール自動配置」を選びます。

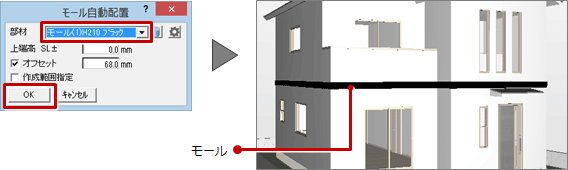

- 「モール自動配置」ダイアログの「部材」でタイプを選択して、「OK」をクリックします。
モールが入力されます。
個別にモールを入力する方法

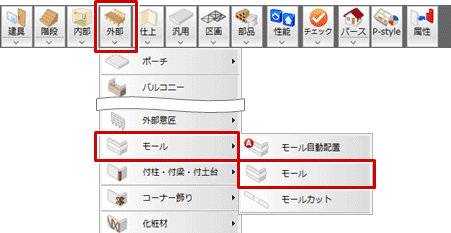

- ２階平面図で、「外部」メニューから「モール」の「モール」を選びます。

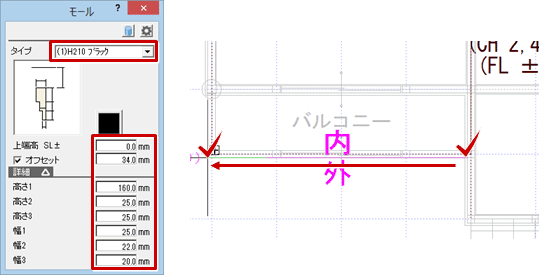

- 「モール」ダイアログの「タイプ」を選び、上端高、形状などを設定します。

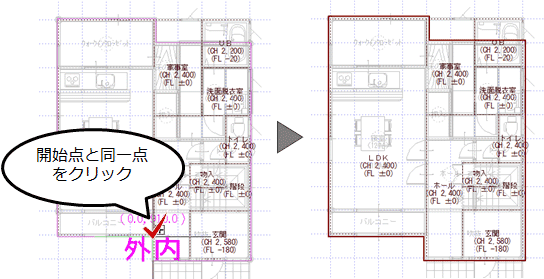

- 入力方法を「多角円形」にして、躯体面を指定し、コーナーを順にクリックします。
最後に開始点と同一点をクリックします。
