プログラム名 平面図 Ver. Ver.3 ID Q210510 更新日 2016/08/23

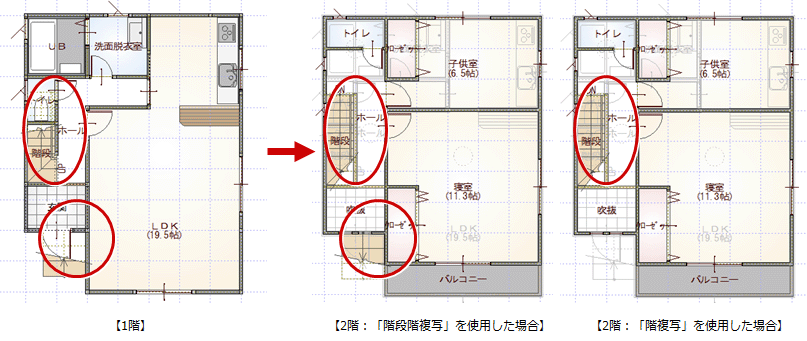

Q：1階に階段が2か所あるときに、1か所だけ他階に複写する方法を教えてください。

A：「ファイル」メニューの「階複写」で「階段・踊場」だけを選び、「範囲指定」をONにして複写します。
※「階段」メニューの「階段階複写」は、指定した階のすべての階段が複写されます。

操作方法

  1. ２階平面図を開き、「ファイル」メニューから「階複写」を選びます。

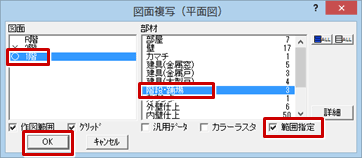

  2. 「図面複写（平面図）」ダイアログで、複写元となる「1階」「階段・踊場」を選択し、「範囲指定」をONにして、「OK」をクリックします。

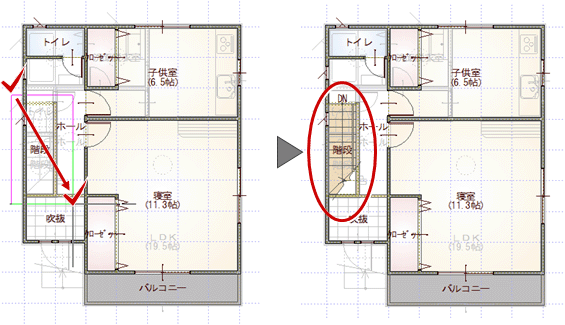

  3. 階段を複写する範囲を指定すると、下階の階段が複写されます。

メモ

  • 初めて２階平面図を開いたときは、１階で入力している階段が自動的に複写されます。
  • 複写された階段属性は、自動的に立体・断面は不出力、導線は下向き、切断線は最下段での描画に変更されます。
