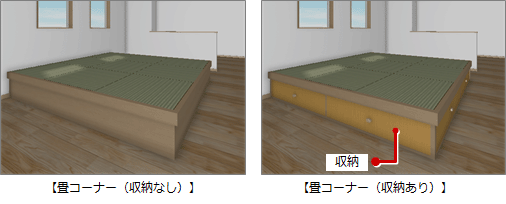

Q：畳コーナーの入力方法を教えてください。

A：「内部」メニューの「内部意匠」の「床コーナー」で、畳コーナーを入力します。

畳のサイズを指定して入力する

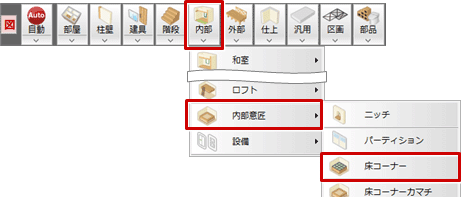

  1. 「内部」メニューから「内部意匠」の「床コーナー」を選びます。
  2. 「床コーナー」ダイアログの「畳」をクリックします。

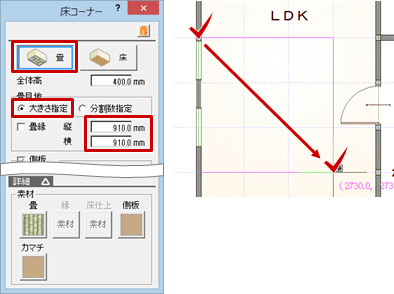

  3. 「畳目地」の「大きさ指定」をONにして、ここでは「縦」を「910」、「横」を「910」に設定します。
  4. 畳コーナーの範囲を指定します。

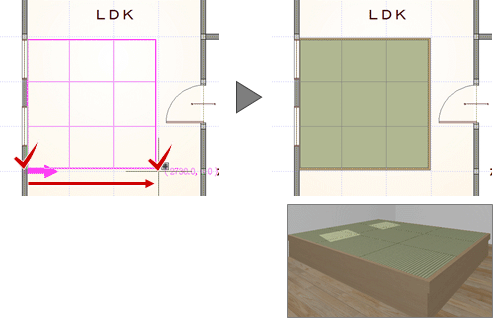

  5. 畳の基準点と方向を指定します。

メモ

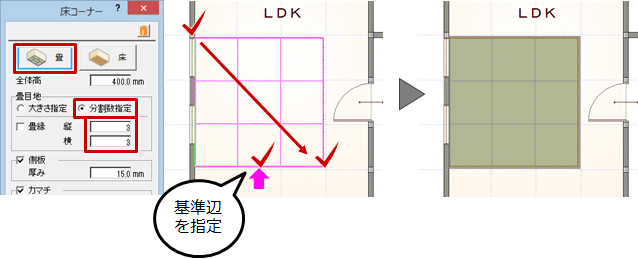

  • 畳の分割数を指定して入力するには、「床コーナー」ダイアログの「分割数指定」をONにします。範囲の指定後に基準辺を指定します。

床・畳コーナーに収納をつけるには

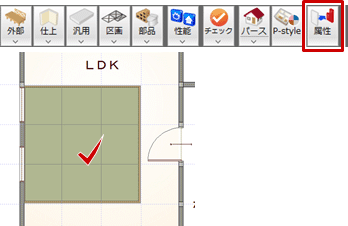

  1. 「属性変更」をクリックして、畳コーナーを選びます。

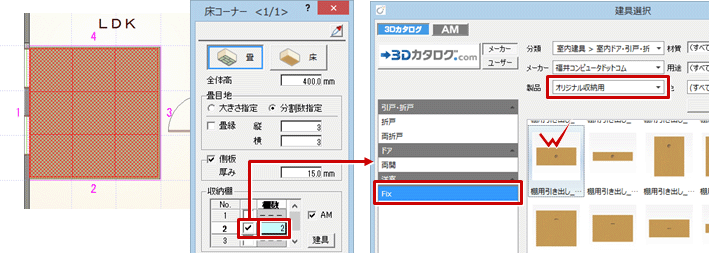

  2. CAD画面の畳コーナーの番号を確認して、「床コーナー」ダイアログの「収納棚」で「No.2」をONにします。
  3. 「建具選択」ダイアログで「製品」を「オリジナル収納用」にし、「洋窓」の「Fix」をクリックして、棚用引き出しを選択します。
  4. ここでは「棚数」を「2」に変更します。

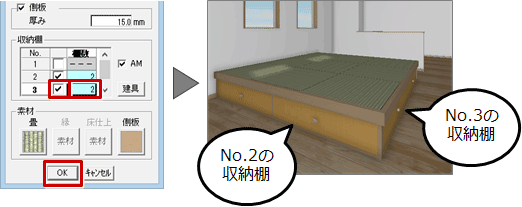

  5. 同様に「No.3」もON、「棚数」を「2」に変更して、「OK」をクリックします。
