Q：内障子付きの建具を入力する方法を教えてください。

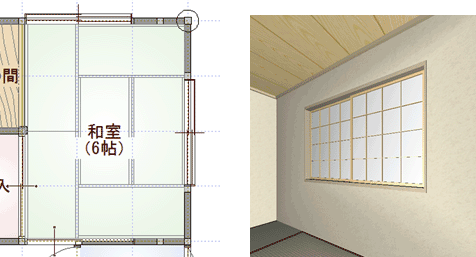

A：「物件初期設定：建材マスタ」の「和室のサッシ入力時に内障子を配置する」をONにして和室に3Dカタログ建具を入力すると、内障子付きのサッシが自動で入力されます。入力済みの建具を内障子付きに変更する場合は、属性変更ダイアログで「内障子」をONにします。

内障子付きの建具を入力する場合

1. 「設定」をクリックします。

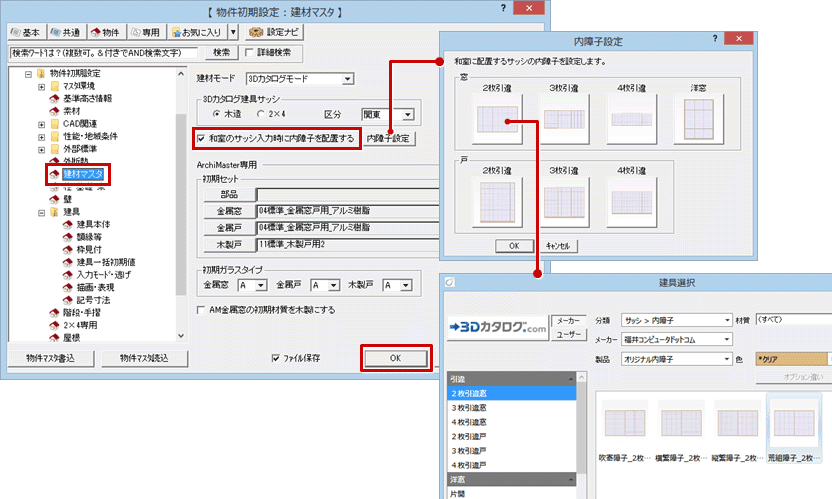

2. 「物件初期設定：建材マスタ」の「和室のサッシ入力時に内障子を配置する」をONにして、内障子を設定します。

3. 「建具」メニューから「サッシ」の「サッシ・勝手口」を選びます。

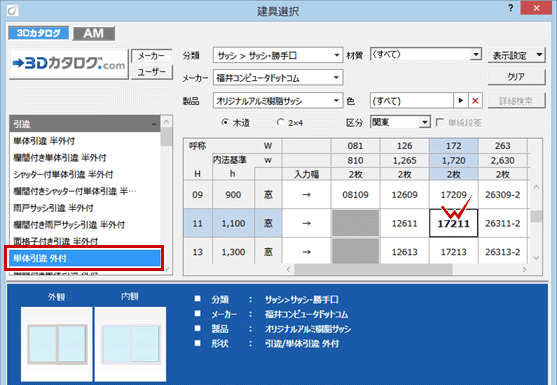

4. 「建具選択」ダイアログで入力するサッシを選択します。

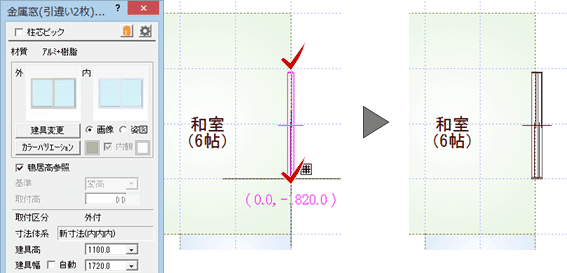

5. 和室に建具を入力します。


メモ

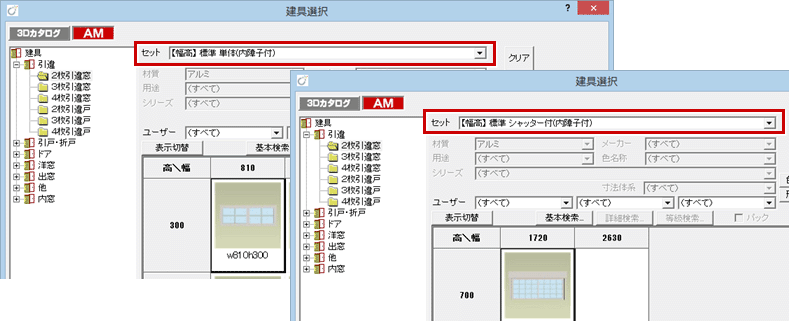

• AM建具で内障子付き建具を入力する場合は、「セット」から選択できます。
  「セット」を「【幅高】標準　単体（内障子付）」「【幅高】標準 シャッター付（内障子付）」などに変更します。


入力済みの建具を内障子付きに変更する場合

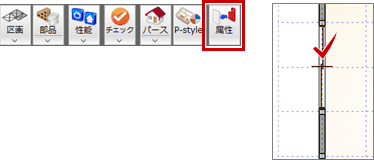

1. 「属性変更」を選び、入力した建具をクリックします。

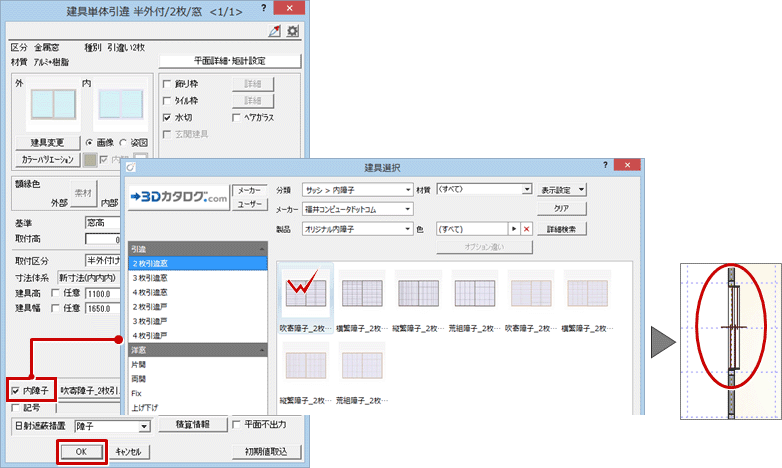

2. 建具の属性変更ダイアログの「内障子」をONにし、入力する内障子をダブルクリックします。
